Em parques de tanques, salas de bombas, áreas de carregamento, salas de compressores, unidades de processo e áreas de produção auxiliares de fábricas petroquímicas, os equipamentos de comunicação devem lidar com mais do que a distância. Eles também operam em ambientes com meios inflamáveis e explosivos, ruído elevado, exposição externa, condições corrosivas e organizações de produção complexas. Quando o pessoal descobre anormalidades em equipamentos, vazamentos de meios de processo, sinais de incêndio ou ferimentos, eles precisam contatar a sala de controle central rapidamente. Após receber o relatório, os operadores da sala de controle devem identificar a localização do incidente, contatar o pessoal apropriado, organizar a resposta e continuar monitorando as mudanças no local.

Por esse motivo, um telefone à prova de explosão não deve operar simplesmente como um telefone de campo isolado. Uma vez conectado ao sistema de comando e despacho da sala de controle, ele pode trabalhar em conjunto com comunicações SIP, telefones analógicos, sistemas de sonorização, alarmes sonoros e visuais e recursos de gravação de chamadas. Uma chamada de campo básica pode então se tornar parte de um processo de comunicação que pode ser despachado, distribuído e rastreado.

Por que os telefones de campo precisam de despacho unificado

Grandes fábricas petroquímicas geralmente contêm múltiplas unidades de processo independentes e áreas de produção, com alguns locais separados por centenas de metros ou mais. Embora a sala de controle possa atribuir um número de ramal a cada telefone de campo, gerenciar dezenas ou mesmo mais terminais através de um modelo convencional de ramais PBX torna-se cada vez mais inconveniente.

Por exemplo, a mesma área de processo pode conter telefones em salas de bombas, parques de tanques, estações de carregamento e posições de manutenção. Se o despachante vir apenas números de ramal como “8103” ou “8126”, a relação entre cada número e sua localização física deve ser lembrada separadamente.

Após esses terminais serem conectados a um sistema de comando e despacho, eles podem ser organizados de acordo com a estrutura de produção real. A interface de despacho pode exibir nomes de localização práticos, como “Parque de Tanques 01”, “Sala de Bombas 03” e “Área de Carregamento 02”. Os terminais também podem ser agrupados por unidade de processo, equipe de trabalho, sala de plantão ou disciplina profissional.

Ao receber ou iniciar uma chamada, o despachante pode selecionar diretamente a área de produção ou posição relevante, em vez de primeiro procurar o número de ramal. Essa abordagem apoia a coordenação de produção rotineira e se torna ainda mais valiosa durante falhas de equipamentos e incidentes de emergência.

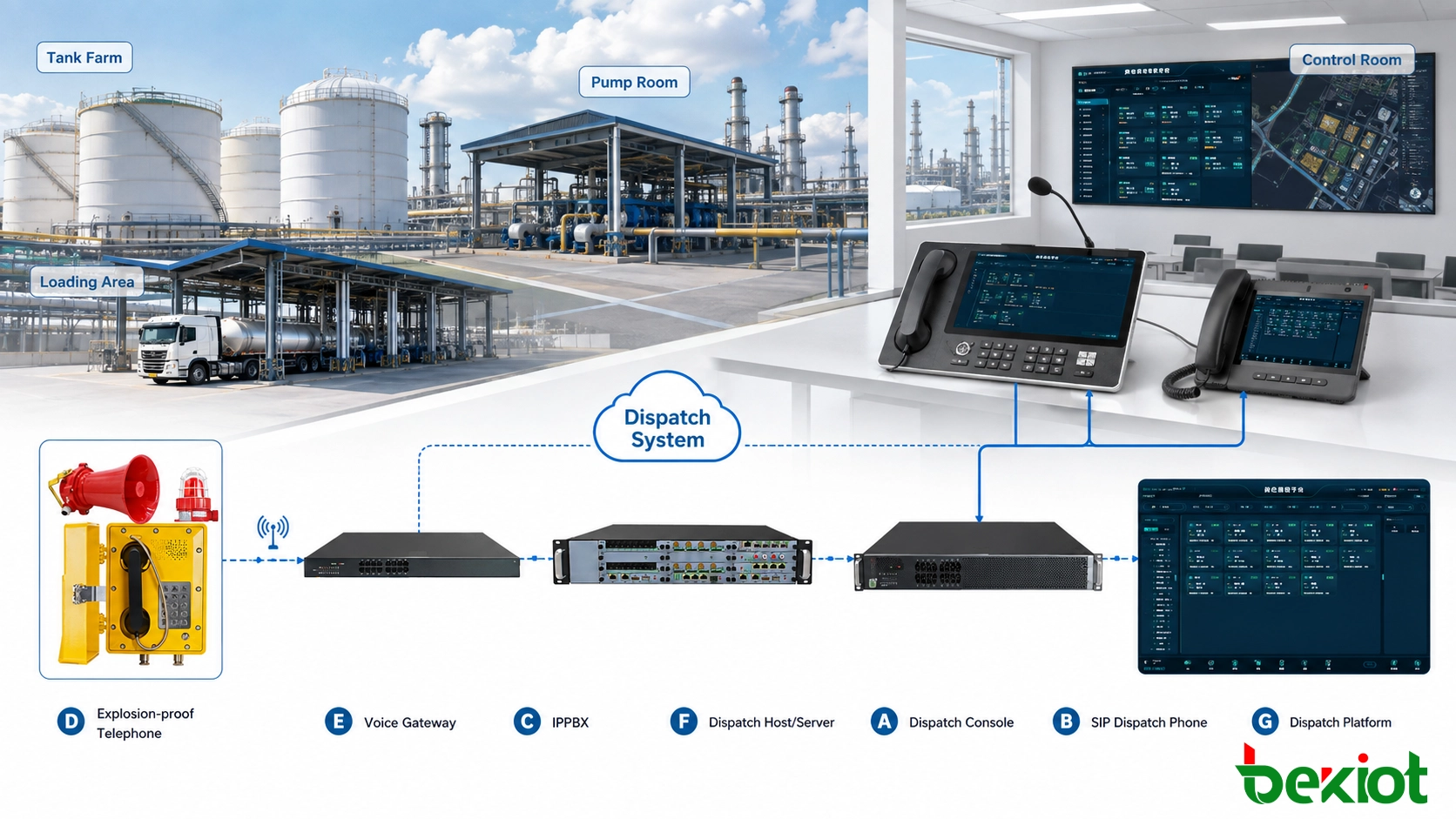

Conectando terminais analógicos e SIP

Não existe uma arquitetura de comunicação única para conectar telefones à prova de explosão a uma sala de controle de fábrica petroquímica. Novos projetos e instalações existentes têm diferentes condições de infraestrutura, portanto, o projeto do sistema normalmente precisa considerar tanto telefones à prova de explosão analógicos quanto SIP.

Acesso de telefone analógico à prova de explosão

Muitas fábricas petroquímicas de longa data já possuem grandes quantidades de telefones analógicos à prova de explosão e linhas de comunicação de cobre. Se esses terminais e cabos ainda estiverem operando de forma confiável, não há necessidade de substituir todos eles apenas para introduzir um sistema de despacho baseado em IP.

Os telefones analógicos podem se conectar à rede de comunicação IP através de gateways de voz, PBXs IP ou outras interfaces adequadas, após o que são gerenciados centralmente pelo host de despacho.

Um caminho de comunicação típico é:

Telefone analógico à prova de explosão → Linha analógica → Gateway de voz / PBX IP → Host de despacho → Console de despacho da sala de controle

Essa abordagem é adequada para atualizações em campos marrons, projetos de modernização faseada e locais que precisam manter a cablagem de campo existente. O método de operação para o pessoal de campo permanece em grande parte inalterado, enquanto a sala de controle ganha gerenciamento centralizado de ramais e capacidades de despacho.

Acesso de telefone SIP à prova de explosão

Telefones SIP à prova de explosão podem ser usados em unidades recém-construídas ou áreas onde uma rede IP industrial já está disponível. Os terminais se conectam à rede Ethernet e registram-se em um servidor SIP, PBX IP ou host de despacho.

Um caminho de comunicação típico é:

Telefone SIP à prova de explosão → Rede Ethernet industrial → Servidor SIP / Host de despacho → Console de despacho da sala de controle

Essa arquitetura simplifica a numeração unificada e suporta a comunicação entre unidades de processo, múltiplas salas de controle ou locais geograficamente separados. Dependendo das capacidades do terminal e da plataforma, o sistema de despacho também pode exibir estados como online, offline, ocioso ou ocupado, fornecendo informações adicionais para operação e manutenção rotineiras.

Os sistemas analógicos e SIP não são necessariamente alternativas um ao outro. Ambos podem coexistir na mesma fábrica petroquímica. Novas áreas podem usar terminais SIP enquanto as unidades existentes continuam usando telefones analógicos, com ambos os recursos integrados eventualmente na mesma plataforma de despacho através de gateways adequados.

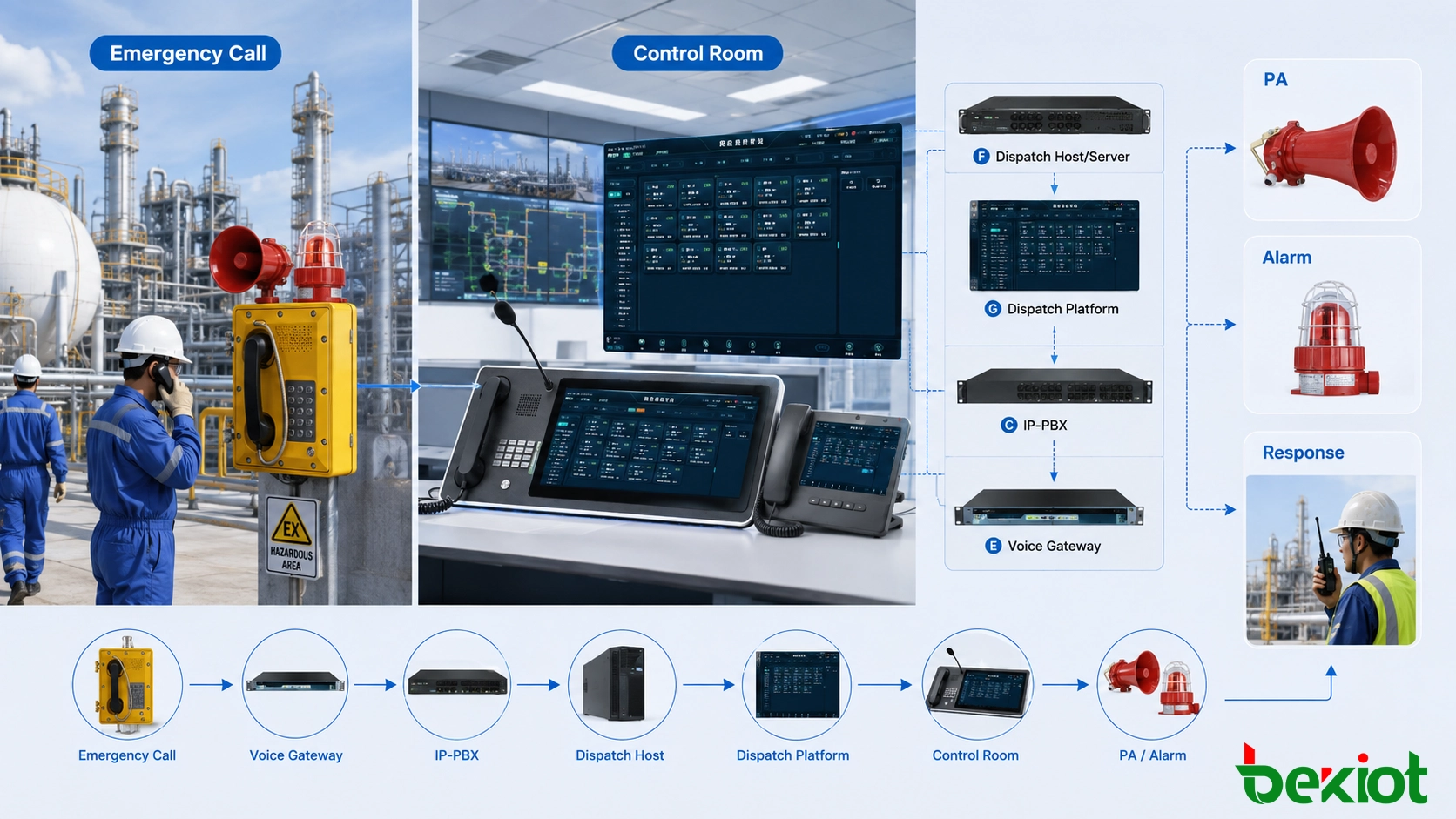

Como uma chamada de emergência entra no fluxo de trabalho de despacho

O valor real do sistema é determinado pela fluidez com que a comunicação pode prosseguir após um incidente ocorrer no campo.

Considere uma anormalidade em equipamento de sala de bombas. Se um trabalhador notar vibração anormal, ruído incomum ou vazamento de meio de processo, o telefone à prova de explosão próximo pode ser usado imediatamente para contatar a sala de controle central.

Locais padrão podem usar discagem digital normal. Pontos críticos de equipamento ou posições de emergência também podem ser configurados para chamada direta (hotline) quando necessário, permitindo que o telefone se conecte automaticamente a uma posição designada da sala de controle quando o monofone for levantado. Isso reduz etapas operacionais durante situações urgentes.

Quando a chamada chega à sala de controle, a interface de despacho pode exibir o número de ramal, o nome do terminal e a área associada. O operador pode determinar rapidamente qual sala de bombas ou unidade de processo está chamando, sem verificar manualmente vários registros de ramais.

Após atender a chamada, a sala de controle normalmente precisa confirmar vários pontos-chave:

• A localização exata da condição anormal;
• Qual equipamento ou linha de processo está envolvido;
• Se há vazamento, fumaça ou chama aberta no local;
• Se alguém ficou ferido ou preso;
• Se as operações relacionadas precisam ser interrompidas imediatamente;
• Se é necessário pessoal de manutenção, combate a incêndio ou outros especialistas.

Se o problema for uma falha de equipamento rotineira, a sala de controle pode notificar o pessoal de manutenção. Se o evento envolver riscos de segurança de processo, o supervisor de processo, o pessoal de HSE e os gerentes de plantão também podem ser contatados.

Quando vários especialistas precisam avaliar a situação juntos, o despachante pode estabelecer uma conferência de voz temporária que reúne pessoal de campo, a sala de controle, engenheiros técnicos e gerentes responsáveis na mesma chamada. Isso reduz a necessidade de informações passarem do campo para a pessoa A, depois de A para B e, finalmente, de B para C para confirmação.

Vinculação de PA e alarmes sonoros e visuais

As áreas de produção petroquímica geralmente contêm bombas, compressores, ventiladores de resfriamento e outras máquinas em operação contínua. Em tais ambientes, mesmo quando um trabalhador de campo pode se comunicar claramente com a sala de controle através de um telefone à prova de explosão, o pessoal próximo pode não ouvir ou receber as mesmas informações de emergência.

Portanto, a coordenação entre a comunicação telefônica e o sistema de sonorização é importante.

Quando a sala de controle determina que o aviso precisa atingir uma área mais ampla, um anúncio pode ser enviado para a zona de produção relevante. Por exemplo, se ocorrer um evento anormal em uma sala de bombas, a sala de controle pode primeiro notificar a área de bombas afetada e as posições adjacentes. Se o evento se desenvolver ainda mais, o anúncio pode ser expandido para toda a unidade de processo de acordo com o plano de resposta.

O conteúdo típico do anúncio pode incluir:

• Parar as operações atuais;
• Evacuar a área designada imediatamente;
• Impedir a entrada de pessoal não autorizado;
• Direcionar equipes de manutenção ou emergência para um local especificado;
• Manter vias de acesso e rotas de emergência desobstruídas;
• Aguardar novas instruções da sala de controle.

Em áreas de processo particularmente ruidosas, podem ser adicionados alto-falantes industriais, telefones amplificados ou dispositivos de alarme sonoros e visuais, de modo que as notificações de emergência sejam entregues através de sinais sonoros e de luzes intermitentes.

Esses dispositivos desempenham funções diferentes:

• Telefone à prova de explosão: fornece comunicação bidirecional entre o pessoal de campo e a sala de controle;
• Sistema de sonorização: permite que a sala de controle distribua informações para uma ou várias zonas;
• Dispositivos de alarme sonoros e visuais: reforçam a percepção de alarme em ambientes de alto ruído ou operações complexas.

A integração eficaz não significa que os três sistemas devam sempre ativar simultaneamente. A sala de controle deve selecionar o método de comunicação apropriado de acordo com o nível do incidente e a área afetada.

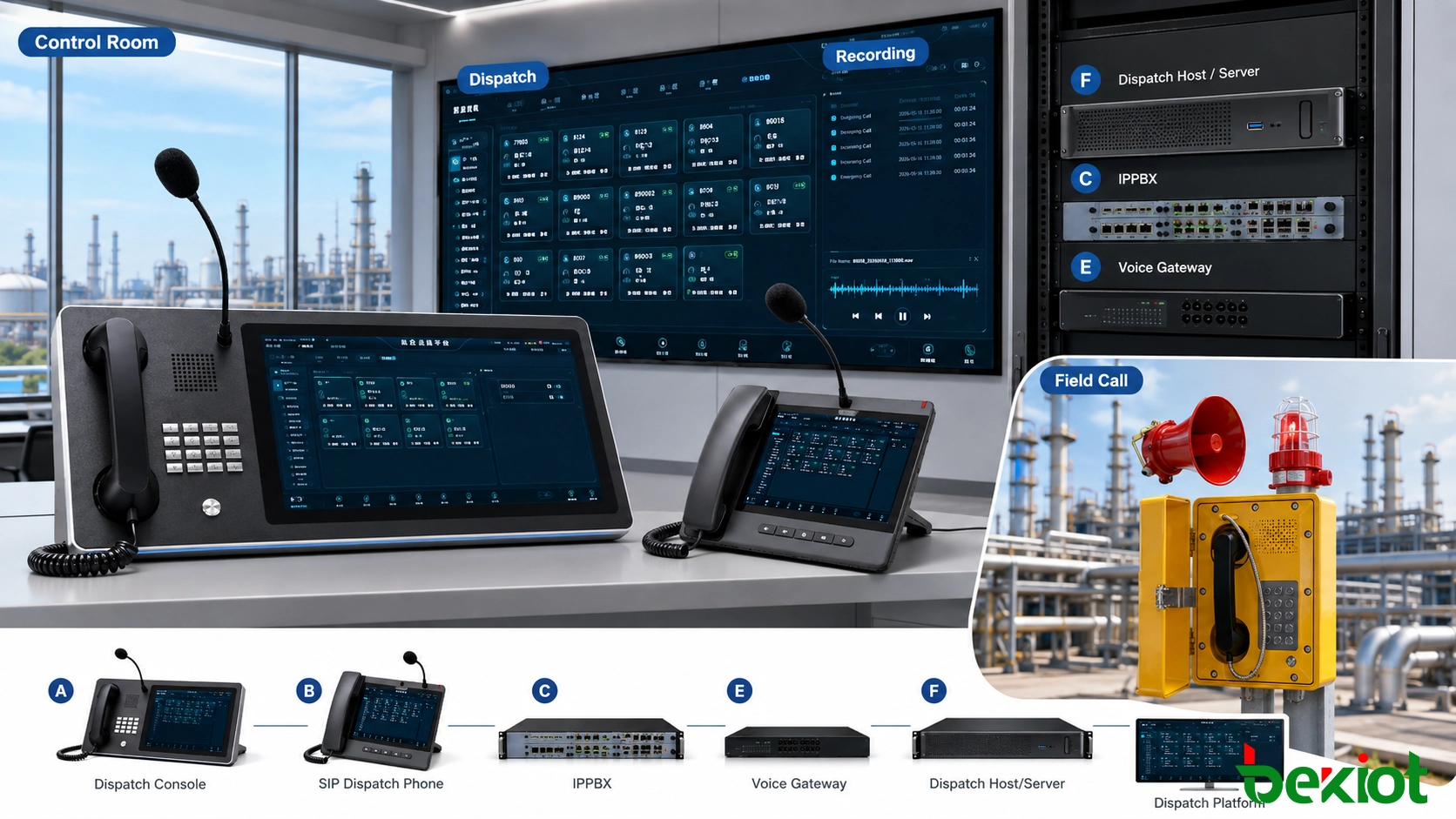

Capacidades de despacho necessárias na sala de controle

Uma sala de controle central em uma fábrica petroquímica geralmente gerencia muito mais do que um ou dois telefones. Ela pode receber chamadas de inúmeras unidades de processo, salas de plantão e posições de campo. Portanto, o sistema de despacho precisa refletir a organização de produção real, em vez de simplesmente colocar funções telefônicas convencionais em uma tela maior.

Gerenciamento visual de usuários

Os telefones em diferentes áreas podem ser exibidos de acordo com a estrutura organizacional, como parques de tanques, salas de bombas, áreas de carregamento, unidades de processo, equipes de manutenção e salas de plantão. O despachante pode selecionar uma posição diretamente da interface para iniciar uma chamada.

Chamadas individuais e rápidas

Durante as operações rotineiras, o despachante pode contatar uma posição individual diretamente. Os usuários frequentemente utilizados também podem ser colocados em uma área de acesso rápido para reduzir o tempo necessário para localizar um ramal.

Chamada em grupo

Quando a manutenção, a troca de produção ou as operações temporárias envolvem múltiplas posições, grupos de usuários predefinidos podem ser contatados em conjunto de acordo com a configuração do projeto.

Conferência de voz

Durante incidentes complexos, o pessoal de campo, gerentes técnicos, equipe de manutenção e gerentes de plantão podem ser colocados na mesma conferência, reduzindo a repetição de informações críticas.

Transferência e atendimento de chamadas

Se uma chamada recebida precisar ser tratada por outro especialista, a sala de controle pode transferi-la para a posição apropriada. Dependendo da configuração do sistema, a posição de despacho também pode atender chamadas recebidas destinadas a ramais não monitorados.

Intervenção de emergência e despacho prioritário

Para eventos de emergência importantes, funções como intervenção autorizada podem ser configuradas de acordo com os requisitos do projeto. Essas capacidades devem ser controladas por meio de permissões de usuário claramente definidas para evitar uso inadequado durante operações rotineiras.

Monitoramento de status do terminal

Para terminais IP que suportam relatórios de presença ou status, a interface de despacho pode exibir estados como online, offline, ocioso ou ocupado. Se um ponto de comunicação importante permanecer offline, o pessoal de manutenção pode investigar o terminal, a rede ou a fonte de alimentação antes que o ponto de comunicação seja necessário durante uma emergência.

Projetos que precisam trazer telefones à prova de explosão de campo, telefones SIP, gateways de voz e recursos de comunicação existentes sob controle centralizado podem usar um sistema de comando e despacho para gerenciar números, estruturas organizacionais, permissões e estados de terminais. Chamadas em conferência, sonorização, gravação e integração com sistemas de terceiros podem então ser adicionadas de acordo com os requisitos do projeto.

Sistema relacionado: Sistema de Comando e Despacho Becke

Como os registros de comunicação apoiam a revisão de incidentes

Um único evento anormal em uma fábrica petroquímica pode continuar por algum tempo e gerar múltiplas chamadas.

Por exemplo:

Relato inicial de campo → Confirmação da sala de controle → Notificação de manutenção → Contato com pessoal de processo → Instruções de resposta → Feedback de campo → Encerramento do evento

Se essas chamadas ocorrerem em terminais diferentes sem registros centralizados, pode ser difícil reconstruir o processo de comunicação após o evento.

Quando o sistema de despacho funciona em conjunto com uma plataforma de gravação, as seguintes informações podem ser armazenadas de acordo com os requisitos do projeto:

• Número chamador;
• Número chamado;
• Hora da chamada;
• Status da conexão;
• Duração da chamada;
• Posição de despacho;
• Operações de despacho relacionadas;
• Arquivos de gravação associados.

O pessoal de gerenciamento pode pesquisar registros por data, número de ramal, posição de despacho ou outras informações operacionais. Durante inspeções de plantão, análises de falhas ou revisões pós-incidente, eles podem localizar rapidamente as comunicações do período relevante.

Portanto, o valor da gravação não se limita ao armazenamento de áudio. Mais importante, ajuda a gestão a entender quais comunicações e ações de despacho foram realizadas pela sala de controle após a ocorrência de um incidente.

Atualizações em campos marrons não exigem substituição total por IP

Muitos projetos na indústria petroquímica envolvem atualizações de instalações existentes. Telefones analógicos à prova de explosão, PBXs tradicionais, circuitos de sonorização analógicos e equipamentos de gravação independentes podem estar operando no local por muitos anos.

Se o equipamento existente permanecer em boas condições, remover e reconstruir tudo pode aumentar tanto o custo do projeto quanto a quantidade de trabalho de paralisação e modificação de cabos necessária.

Uma abordagem mais prática geralmente é primeiro inventariar os recursos de comunicação existentes:

• Quais telefones analógicos à prova de explosão podem permanecer em serviço;
• Se a cablagem de cobre existente ainda está em condição aceitável;
• Se o PBX existente precisa ser mantido;
• Quais áreas já possuem cobertura Ethernet industrial;
• Se o sistema de sonorização fornece interfaces adequadas;
• Se o sistema de gravação existente precisa permanecer operacional.

Com base nessa avaliação, os sistemas legados podem ser conectados gradualmente à nova plataforma de despacho através de gateways de voz, troncos SIP ou outras interfaces adequadas. Novas unidades de processo podem usar telefones SIP, enquanto as unidades mais antigas mantêm telefones analógicos, com ambos eventualmente gerenciados pela mesma sala de controle.

Essa abordagem é mais adequada para implementação faseada e pode reduzir o impacto das atualizações de comunicação na produção em andamento.

A confiabilidade depende de todo o caminho de comunicação

Instalar um telefone à prova de explosão não torna automaticamente toda a cadeia de comunicação confiável. Uma única chamada pode depender de vários elementos, incluindo o terminal de campo, a linha de comunicação, o switch de rede, o gateway, o host de despacho e a posição da sala de controle.

Uma falha em qualquer ponto crítico pode afetar a comunicação.

Em uma arquitetura SIP, atenção especial deve ser dada aos switches industriais, fontes de alimentação, servidores principais e links de rede. Se várias unidades de processo críticas dependerem da mesma plataforma de comunicação IP, anéis de rede, servidores redundantes, redundância de energia e mecanismos de recuperação de falhas podem ser considerados de acordo com os requisitos de confiabilidade do projeto.

Os sistemas analógicos também exigem atenção à qualidade da linha. Se os cabos de cobre estão envelhecendo, as emendas são afetadas pela umidade ou a cablagem é danificada durante a construção, a comunicação pode sofrer falhas de chamada, ruído ou interrupção completa, mesmo quando o telefone em si está operando corretamente.

Por esse motivo, a comunicação à prova de explosão em fábricas petroquímicas deve ser projetada a partir da perspectiva da cadeia de comunicação completa, em vez de comparar apenas as especificações de terminais individuais.

Detalhes frequentemente negligenciados durante a implantação

Projetos de comunicação em áreas petroquímicas perigosas devem primeiro levar em conta as condições reais do local e os requisitos de segurança. A seleção do equipamento não pode ser baseada apenas nas funções do telefone. A área de instalação também precisa corresponder à adequação de proteção contra explosão do terminal selecionado.

A proteção contra explosão e a proteção contra ingresso são diferentes

A certificação de proteção contra explosão indica que o equipamento foi projetado para ambientes explosivos especificados, enquanto um grau IP descreve principalmente a proteção contra a entrada de poeira e água. Eles abordam riscos diferentes.

Um telefone com excelente desempenho à prova d'água não é automaticamente adequado para instalação em uma atmosfera explosiva.

Áreas externas requerem proteção ambiental de longo prazo

Parques de tanques, áreas de carregamento e algumas unidades de processo permanecem expostos ao ar livre por longos períodos. Chuva, poeira, luz solar, corrosão, altas temperaturas e baixas temperaturas devem ser considerados ao selecionar e instalar equipamentos de comunicação.

Áreas de alto ruído precisam de design de áudio diferente

Onde o ruído ambiente é alto, é necessário avaliar se um monofone padrão fornece comunicação adequada. Algumas posições podem ser melhor atendidas por terminais de comunicação à prova de explosão com áudio amplificado, combinados com alto-falantes ou equipamentos de alarme sonoros e visuais para notificação mais ampla.

A numeração deve corresponder às posições reais

Os números de telefone não devem ser atribuídos apenas de acordo com a sequência de instalação. Vincular cada número de ramal ao nome do terminal, unidade de processo e posição real torna o despacho e a manutenção posteriores muito mais fáceis.

As permissões devem ser planejadas com antecedência

O pessoal de plantão comum, líderes de equipe, despachantes profissionais e administradores de sistema não precisam de permissões operacionais idênticas. Funções como sonorização, chamadas em conferência, intervenção e administração do sistema devem ser atribuídas de acordo com as responsabilidades reais.

Notas finais

Integrar telefones à prova de explosão com um sistema de despacho da sala de controle de uma fábrica petroquímica não é simplesmente uma questão de conectar telefones de campo a um servidor. O objetivo é estabelecer um caminho completo de comunicação de produção.

O pessoal de campo usa telefones à prova de explosão para relatar anormalidades em equipamentos ou eventos de emergência. A sala de controle identifica a localização a partir das informações do terminal e se comunica diretamente com o local. De acordo com o tipo de incidente, equipes de manutenção, pessoal de processo, equipe de HSE e outros usuários responsáveis podem então ser envolvidos na resposta. Se uma área mais ampla precisar ser notificada, a sala de controle pode ativar recursos de sonorização ou avisos sonoros e visuais, mantendo as informações de chamada e gravação necessárias.

Para novos projetos petroquímicos, telefones SIP à prova de explosão, despacho, sonorização e gravação podem ser planejados juntos desde a fase de projeto. As plantas existentes podem manter telefones analógicos e cablagem de campo em boas condições e integrá-los gradualmente a uma nova arquitetura de despacho IP através de gateways.

A questão principal não é quantos telefones estão instalados. O que importa é se o pessoal pode contatar a sala de controle rapidamente quando ocorre um problema, se a sala de controle pode alcançar as pessoas certas, se as instruções podem ser entregues à área afetada a tempo e se o processo de comunicação pode ser posteriormente revisado e rastreado.

FAQ

Onde os telefones à prova de explosão devem ser instalados em uma fábrica petroquímica?

Os pontos de instalação devem ser determinados de acordo com a classificação da área perigosa, o movimento de pessoal, a distribuição de equipamentos e os requisitos de comunicação de emergência. Locais comuns incluem entradas de parques de tanques, salas de bombas, plataformas de carregamento, salas de compressores, unidades de processo, posições de inspeção e áreas de operação de equipamentos críticos. O número exato e o espaçamento devem ser determinados de acordo com o layout real da planta.

Cada telefone à prova de explosão de campo deve usar chamada direta ao levantar o monofone?

Não necessariamente. A chamada direta é mais adequada para pontos de ajuda de emergência, posições de equipamentos críticos ou locais que só precisam contatar uma sala de controle fixa. Se o mesmo telefone também suportar comunicação rotineira com múltiplos departamentos, manter a discagem digital normal geralmente é mais flexível.

Os telefones de campo ainda podem funcionar se a rede da sala de controle falhar?

Isso depende da arquitetura do sistema. Durante o projeto do sistema, as áreas de produção críticas devem definir como as comunicações operarão se os switches, hosts de despacho, servidores ou links de rede falharem. Dependendo do nível de confiabilidade exigido, equipamentos redundantes, caminhos de rede resilientes ou outros mecanismos de comunicação locais podem ser considerados.

Os telefones à prova de explosão podem se integrar a sistemas DCS ou de alarme de incêndio?

A integração depende das interfaces disponíveis em ambos os sistemas e do projeto. Antes da implementação, o projeto deve definir qual sistema gera o sinal de evento, quais informações a plataforma de despacho precisa receber e quais ações são permitidas. A integração pode então ser implementada através de APIs, interfaces de E/S ou outros métodos adequados.

Instalar mais telefones à prova de explosão é sempre melhor?

Não. Poucos pontos de comunicação podem dificultar o alcance de algumas posições operacionais, mas simplesmente aumentar o número de telefones não resolve problemas relacionados à confiabilidade da rede, fontes de alimentação, cablagem ou plataformas de comunicação principais. Uma abordagem melhor é planejar pontos de comunicação de acordo com as áreas de atividade do pessoal e os riscos operacionais, garantindo que cada ponto crítico seja suportado por um caminho de comunicação confiável e sistema de back-end.
