Em ambientes industriais perigosos, como plantas petroquímicas, minas de carvão subterrâneas, plataformas de perfuração offshore e túneis de utilidade pública, o sistema de comunicação é não apenas o centro nervoso da programação diária da produção, mas também um "ponto de vida" para garantir a segurança do pessoal durante emergências. Esses ambientes são tipicamente caracterizados pela presença de gases inflamáveis e explosivos, poeira e ruído mecânico extremo superior a 100dB(A). Sob condições tão exigentes, o desempenho das estações de chamada amplificadas à prova de explosão determina diretamente se as instruções podem ser transmitidas com precisão e se os alarmes podem ser enviados de forma oportuna.
No entanto, apenas possuir certificação à prova de explosão (por exemplo, Ex d ib IIB T6 Gb) é insuficiente para constituir um excelente sistema de comunicação industrial. O desafio central do sistema é: como garantir que o som seja não apenas "audível", mas também "inteligível" em meio a forte ruído de fundo e acústica arquitetônica complexa. Isso exige um projeto de campo sonoro científico na fase inicial de engenharia e a adoção de tecnologias avançadas de processamento de sinais para melhorar a inteligibilidade da fala. Este guia parte da teoria acústica fundamental, integra a tecnologia moderna de Processamento Digital de Sinais (DSP) com a prática de engenharia e analisa de forma abrangente estratégias de construção de campo sonoro e otimização de clareza para estações de chamada amplificadas à prova de explosão.
I. Desafios Acústicos da Comunicação por Voz em Ambientes Industriais de Alto Ruído
Antes de projetar o campo sonoro para estações de chamada amplificadas à prova de explosão, é essencial compreender profundamente as características acústicas dos locais industriais. O ruído industrial não só apresenta alto nível de pressão sonora, como sua distribuição espectral de frequência e propriedades de reflexão espacial também prejudicam severamente os sinais de voz.
1. Espectro de Ruído e Efeito de Mascaramento
As fontes de ruído em ambientes industriais incluem principalmente compressores, bombas, grandes ventiladores e equipamentos de manuseio de materiais. O ruído gerado por essas fontes geralmente possui característica de banda larga, com energia concentrada especialmente na faixa de baixa a média frequência (100Hz - 1000Hz). A frequência fundamental da fala humana fica aproximadamente entre 100Hz e 300Hz, enquanto as informações de consoante cruciais para a inteligibilidade da fala estão distribuídas principalmente na faixa de alta frequência de 1kHz a 4kHz.
De acordo com o "efeito de mascaramento" na acústica, o ruído de baixa frequência pode facilmente mascarar sinais de fala de alta frequência. Quando o nível de ruído ambiente atinge de 90dB(A) a 120dB(A), simplesmente amplificar o volume do sistema de endereço público não só não melhora a clareza, como também pode causar distorção no alto-falante, reduzindo ainda mais a inteligibilidade da fala. Portanto, destacar os "formantes" da fala em meio a forte efeito de mascaramento é o desafio principal no projeto de campo sonoro.
2. Tempo de Reverberação (RT60) e Interferência por Eco
Em espaços industriais fechados ou semifechados (como túneis de utilidade subterrâneos, túneis de minas de carvão e oficinas de produção fechadas), paredes, pisos e tubos metálicos são geralmente feitos de concreto ou aço. Esses materiais possuem coeficientes de absorção sonora extremamente baixos, fazendo com que as ondas sonoras reflitam várias vezes dentro do espaço e resultem em um tempo de reverberação muito longo (RT60).
Uma reverberação moderada pode adicionar corpo ao som, mas na comunicação por voz, o tempo de reverberação excessivo faz com que o som refletido de uma sílaba anterior se sobreponha ao som direto da sílaba seguinte, criando um efeito de "cauda" que mascara severamente os detalhes das consoantes. Pesquisas indicam que, quando o tempo de reverberação excede 1,5 segundos, a inteligibilidade da fala degrada-se de forma exponencial. No projeto de sistemas de reforço sonoro, a reverberação deve ser tratada como uma forma especial de "ruído" a ser controlada.II. Princípios de Projeto de Campo Sonoro para Estações de Chamada Amplificadas à Prova de Explosão
O projeto científico de campo sonoro é a base física para garantir a inteligibilidade da fala. O processo de projeto deve considerar de forma abrangente a cobertura do nível de pressão sonora, a diretividade do alto-falante, a geometria espacial e as variações dinâmicas do ruído de fundo.
1. Cálculo do Nível de Pressão Sonora (SPL) e Redundância de Cobertura
A tarefa principal de um sistema de reforço sonoro é fornecer uma relação sinal-ruído (SNR) adequada. De acordo com normas nacionais e códigos industriais, em locais onde o ruído ambiente excede 60dB(A), o nível de pressão sonora reproduzido pelo alto-falante no ponto mais distante de sua área de cobertura deve ser pelo menos 15dB superior ao ruído de fundo. Por exemplo, se o ruído de fundo em uma sala de compressores for 95dB(A), o SPL do reforço sonoro nessa área deve atingir acima de 110dB(A).
Ao calcular a potência e o layout dos alto-falantes, deve-se seguir a lei do quadrado inverso da propagação de ondas sonoras: em campo livre, o SPL diminui 6dB a cada duplicação da distância. Isso é expresso pela fórmula:
Lp(r) = Lw - 20log(r) - 11 (onde Lp é o SPL previsto na distância r, Lw é o nível de potência sonora da fonte e r é a distância).
Em ambientes industriais reais, a atenuação costuma ser maior que o valor teórico devido à obstrução por equipamentos e absorção pelo ar. Por isso, alto-falantes à prova de explosão geralmente precisam de alta capacidade de saída de SPL (por exemplo, 106dB @ 1W/1m) e são equipados com módulos amplificadores à prova de explosão de 30W a 50W para garantir cobertura eficaz dentro de um raio de 30 a 50 metros.
2. Layout de Alto-falantes e Controle de Diretividade
A estratégia de layout de alto-falantes é crítica em ambientes de alta reverberação e alto ruído. Layouts tradicionais "centralizados de alta potência" podem facilmente causar SPL excessivo no campo próximo (risco de danos auditivos), ao mesmo tempo em que faltam clareza no campo distante devido à interferência por reverberação. Sistemas amplificados modernos à prova de explosão tendem a adotar uma abordagem de layout "distribuído, multiponto, de média potência".
- Layout Distribuído: Reduz a distância crítica para os ouvintes, garantindo que recebam principalmente som direto em vez de som refletido, combatendo assim eficazmente a interferência por reverberação.
- Controle de Diretividade: Emprega alto-falantes de chifre à prova de explosão de alta diretividade. Alto-falantes de chifre podem concentrar energia acústica e projetá-la com precisão nas áreas de atividade do pessoal, reduzindo a energia acústica inútil direcionada para tetos e paredes, minimizando assim a excitação de energia reverbérica na fonte.
3. Transmissão por Zonas e Ajuste Dinâmico de Potência
Complexos petroquímicos ou áreas de mineração grandes cobrem vastas extensões, e os níveis de ruído podem variar significativamente entre diferentes zonas. Estações de chamada amplificadas à prova de explosão devem suportar transmissão inteligente por zonas com base no protocolo SIP. Quando ocorre uma emergência em uma zona específica, o sistema pode ativar precisamente a transmissão apenas nessa zona e áreas adjacentes, evitando pânico desnecessário que poderia ser causado por uma transmissão em toda a planta.
Além disso, sistemas avançados possuem Controle Automático de Ganho (AGC). Ao usar o microfone embutido na estação de chamada para capturar o nível de ruído ambiente em tempo real, o chip DSP ajusta automaticamente a potência de saída da amplificação. Durante períodos de alto ruído, com equipamentos operando em capacidade máxima, o sistema aumenta automaticamente o ganho (por exemplo, +3dBm). Durante períodos de baixo ruído, à noite ou durante paradas para manutenção, reduz automaticamente a saída (por exemplo, -20dBm). Isso garante clareza, ao mesmo tempo em que minimiza o crosstalk acústico entre zonas e o desperdício de energia.III. Tecnologias Centrais para Melhorar a Inteligibilidade da Fala (STI)
O projeto de campo sonoro resolve a questão da "audibilidade". Para resolver o problema da "inteligibilidade", é essencial depender de métricas de avaliação objetivas e tecnologias avançadas de processamento de áudio.
1. Índice de Transmissão da Fala (STI) e Medição STIPA
O Índice de Transmissão da Fala (STI) é o parâmetro padrão definido pela Comissão Eletrotécnica Internacional (IEC 60268-16) para avaliar objetivamente a inteligibilidade da fala. O valor STI varia de 0 a 1; quanto mais próximo o valor estiver de 1, maior a inteligibilidade da fala. Em sistemas de transmissão de emergência industriais, geralmente exige-se que o valor STI seja não inferior a 0,5 (correspondendo a uma classificação "boa").
Na aceitação prática de projetos, costuma-se usar STIPA (STI para sistemas de endereço público) para medição rápida. STIPA usa sinais de ruído modulado específicos para simular as características de envelope da fala humana. Um analisador acústico profissional recebe então o sinal em vários pontos de medição para calcular a Função de Transferência de Modulação (MTF). Essa métrica considera de forma abrangente os efeitos prejudiciais do ruído de fundo, tempo de reverberação, resposta em frequência do sistema e distorção não linear na fala. É o "padrão-ouro" para avaliar o desempenho de sistemas amplificados à prova de explosão.
2. Processamento Digital de Sinais (DSP) e Algoritmos de Redução de Ruído
Sob condições de ruído extremo, como 120dB, técnicas tradicionais de filtragem analógica são ineficazes. Estações de chamada amplificadas modernas à prova de explosão geralmente incorporam DSPs de alto desempenho (Processadores Digitais de Sinais, por exemplo, série TMS320) para processamento profundo nas extremidades de entrada (captura de som) e saída (amplificação) do sinal de áudio.
- Redução de Ruído por Transformada Wavelet: Decompõe o sinal de fala em componentes de baixa e alta frequência em diferentes escalas. Como o ruído industrial costuma ser sinais de baixa frequência estacionários ou de variação lenta, enquanto a fala contém muitas consoantes transitórias de alta frequência, a transformada wavelet consegue isolar com precisão os componentes de ruído, preservando as características transitórias da fala.
- Algoritmo FXLMS (Filtered-X Least Mean Squares): Esta é uma técnica de filtragem adaptativa capaz de rastrear e eliminar ruído mecânico periódico (por exemplo, sons de rotação de bombas) e ruído de banda estreita em tempo real. Ao atualizar continuamente os pesos do filtro, o sistema pode se adaptar a mudanças no ruído ambiente em milissegundos.
- Cancelamento Acústico de Eco (AEC): No modo de interfone full-duplex, o AEC evita que o som reproduzido pelo alto-falante reentre no microfone e cause assobio. O DSP estima o caminho do eco usando um filtro adaptativo e subtrai a estimativa de eco do sinal do microfone, garantindo a pureza da comunicação bidirecional.
Dados medidos mostram que estações de chamada à prova de explosão equipadas com algoritmos avançados de redução de ruído DSP podem atingir mais de 97% de precisão no reconhecimento de fala mesmo sob ruído ambiente de 95dB(A).
3. Equalização de Faixa de Frequência e Proteção de Formantes
Para melhorar ainda mais o valor STI, o sistema realiza processamento de Equalização Paramétrica (PEQ) na etapa de saída. Como a faixa de 1kHz-4kHz é a banda de frequência central para a inteligibilidade da fala (contendo a maioria das informações de consoantes), o DSP aplica ganho moderado (aumento de 3-6dB) nessa banda, criando a "proteção de formantes". Paralelamente, aplica um filtro passa-altas (corte baixo) nas frequências abaixo de 300Hz, filtrando energia que não contribui para a clareza e pode facilmente excitar ondas estacionárias de baixa frequência no espaço. Esse processamento de "corte de pico e preenchimento de vales" torna o sinal de fala mais penetrante em ambientes ruidosos.

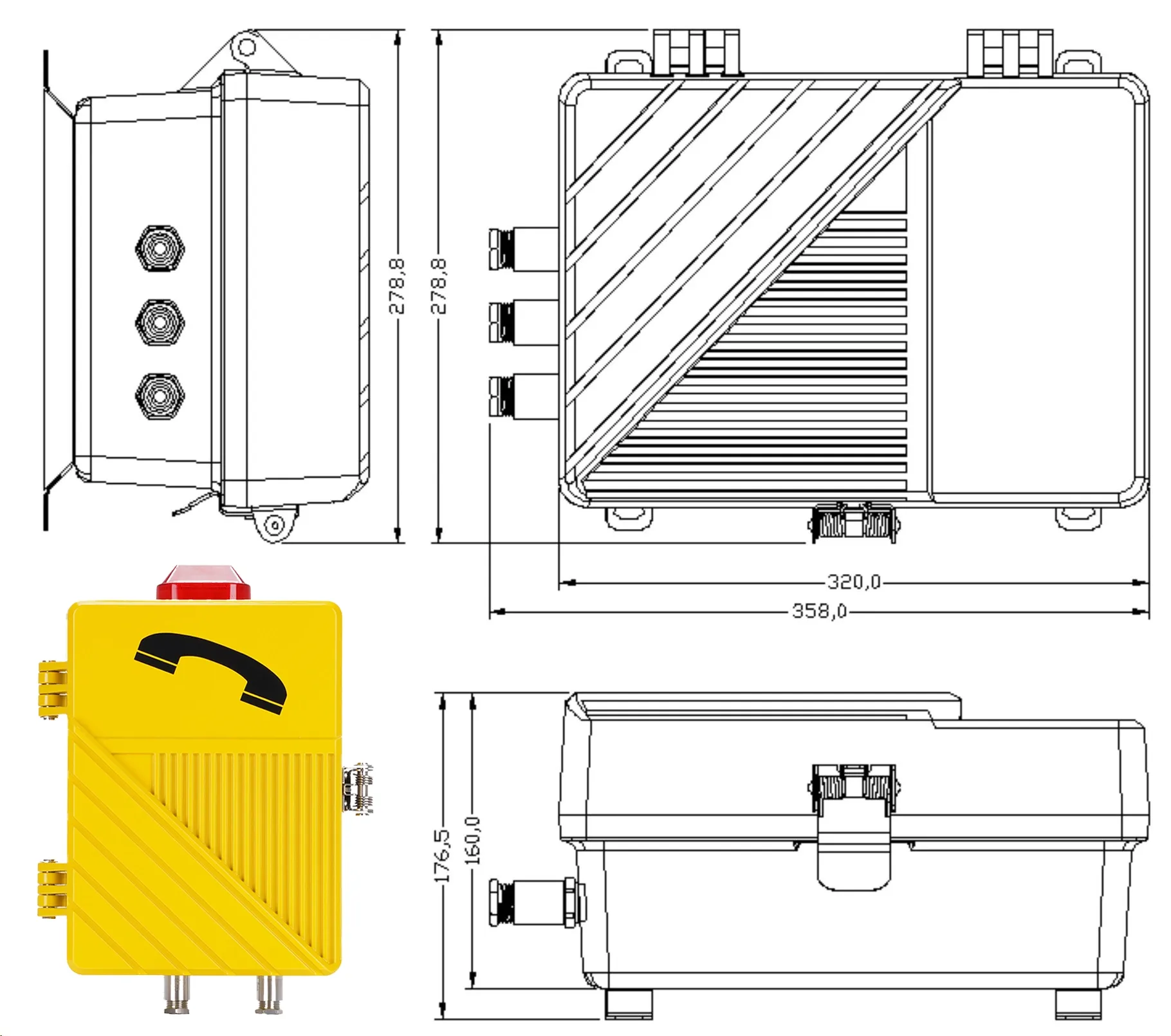

IV. Projeto de Hardware e Estrutural de Estações de Chamada Amplificadas à Prova de Explosão
A estrutura física específica de equipamentos à prova de explosão impacta diretamente seu desempenho acústico. Durante o projeto e fabricação, deve-se alcançar um equilíbrio perfeito entre "segurança intrínseca/proteção à chama" e "fidelidade acústica".
1. Impacto do Projeto à Chama e Intrinsicamente Seguro nas Características Acústicas
Estações de chamada amplificadas à prova de explosão geralmente adotam projetos à chama (Ex d) ou intrinsecamente seguros (Ex i). Invólucros à chama são frequentemente feitos de liga de alumínio fundido espessa ou aço inoxidável 316L, com folgas de junção estritamente controladas para ≤0,15mm. Uma cavidade rígida e totalmente selada assim pode facilmente criar ressonâncias acústicas internas, resultando em som abafado ou distorção por onda estacionária.
Para resolver esse problema, estações de chamada à prova de explosão de alta gama incorporam materiais de amortecimento acústico em seu projeto estrutural interno, otimizando o volume da cavidade traseira do alto-falante para eliminar ressonâncias prejudiciais. Além disso, o material do diafragma do alto-falante à prova de explosão deve equilibrar resistência à corrosão, resistência a impactos e boas características de resposta em frequência. Frequentemente usam-se liga de titânio ou compósitos poliméricos especiais.
2. Arranjo de Microfones e Tecnologia de Captura Sonora Antirruído
Na captura de som, um único microfone omnidirecional capturaria todo o ruído ambiente. Estações de chamada à prova de explosão de nível industrial geralmente apresentam microfones direcionais com cancelamento de ruído (por exemplo, cardióides ou supercardióides), que usam princípios de diferença de pressão sonora para cancelar ruído de campo distante que chega pelas laterais e traseira. Em cenários extremos (por exemplo, área central de plataforma de perfuração), usa-se tecnologia de arranjo com dois microfones. Ao calcular a diferença de fase e o atraso de tempo entre os sinais recebidos por dois microfones, forma-se um feixe espacial, capturando som apenas da direção da boca do operador, atingindo taxas de supressão de ruído ambiente superiores a 20dB.V. Soluções de Projeto de Campo Sonoro para Cenários Industriais Típicos
Diferentes cenários industriais possuem características acústicas e ambientais muito distintas; o projeto do sistema amplificado à prova de explosão deve ser adaptado às condições locais.
1. Unidades de Processo Petroquímico (Alto Ruído, Estruturas Complexas)
Características do Cenário: Presença de numerosas torres, tubulações, layout denso de equipamentos, múltiplas fontes de ruído com níveis atingindo 100-120dB, além de gases corrosivos (por exemplo, sulfeto de hidrogênio).
Solução de Projeto: Selecionar equipamentos com grau de proteção até IP66/IP67 e certificação à prova de explosão Ex d IIB/IIC T6. Empregar rede distribuída de alto-falantes de chifre. Altura de instalação recomendada para alto-falantes é de 3 a 4 metros, inclinados para baixo em 15 a 30 graus para evitar reflexões diretas de tanques metálicos grandes. O sistema deve ser profundamente integrado com o Sistema de Controle Distribuído (DCS) e o Sistema de Alarme Contra Incêndio (FAS) para obter preemptura e inserção forçada de transmissão de emergência em nível de milissegundos.
2. Túneis de Minas de Carvão Subterrâneas (Longa Distância, Alta Poeira)
Características do Cenário: Espaços longos e estreitos, alta concentração de poeira, risco de explosões de gás, distâncias de comunicação podendo chegar a vários quilômetros.
Solução de Projeto: Deve-se usar equipamentos com certificação mineira (MA) intrinsecamente seguros (Ex ib I C T6). Devido à forma tubular do túnel, as ondas sonoras atenuam-se lentamente ao longo da direção axial, mas são propensas a múltiplos ecos. Implantar uma estação de chamada amplificada intrinsecamente segura a cada 50 a 100 metros ao longo do túnel. Usar rede de anel de fibra óptica ou rede privada 5G para transmissão de sinal de áudio para garantir ausência de atraso ou atenuação em longas distâncias. Estações de chamada devem ter função de atendimento automático após três toques, adequada para áreas não monitoradas ao longo de transportadores de correia.
3. Túneis de Utilidade e Túneis Rodoviários (Ambientes de Alta Reverberação)
Características do Cenário: Fechados, longos e estreitos; superfícies de concreto levam a tempos de reverberação extremamente longos (até 3 a 5 segundos); ruído de tráfego veicular ou ventiladores de ventilação é significativo.
Solução de Projeto: Combater a alta reverberação é o desafio central. O uso de reforço sonoro centralizado de alta potência é estritamente proibido. Deve-se adotar layout distribuído "de baixa potência, alta densidade" de alto-falantes coluna ou de chifre. Usar processadores DSP para aplicar alinhamento preciso de atraso em cada alto-falante, garantindo que sinais de alto-falantes adjacentes que chegam ao mesmo ponto de audição sejam coerentes em fase, evitando assim o efeito de filtro de pente que causa desfoque na fala. Simultaneamente, atenuar significativamente a saída de baixa frequência abaixo de 300Hz.VI. Implantação Construtiva e Normas de Comissionamento do Sistema
Por mais perfeito que seja o projeto, sem construção e comissionamento padronizados, não se alcança a inteligibilidade da fala esperada. A construção de sistemas amplificados à prova de explosão deve cumprir rigorosamente o "Código para construção de engenharia de sistemas de reforço sonoro" (GB 50949-2013) e o "Código para projeto de instalações elétricas em atmosferas explosivas" (GB 50058-2014).
1. Lançamento de Cabos e Vedação à Prova de Explosão
Dentro de áreas perigosas explosivas, linhas de sinal de áudio e cabos de energia devem ser instalados em condutos de aço galvanizado ou condutos flexíveis à prova de explosão. Quando cabos entrarem em uma estação de chamada à prova de explosão, devem ser usados glândulas de cabo à prova de explosão correspondentes (presas de cordão). A diferença entre o diâmetro interno do anel de vedação e o diâmetro externo do cabo deve ser ≤1mm, e o valor de compressão deve ser controlado em cerca de 1/3 para garantir a integridade do invólucro à chama. Emendas intermediárias de cabos são estritamente proibidas dentro de áreas perigosas; todas as conexões devem ser feitas dentro de caixas de junção à prova de explosão aprovadas.
2. Medição Acústica no Local e Integração & Comissionamento do Sistema
Após a instalação de hardware, comissionamento acústico sistemático é obrigatório. Engenheiros devem comparecer ao local equipados com medidores de nível sonoro profissionais e analisadores de áudio (por exemplo, NTi XL2):
- Medição de Ruído de Fundo: Medir o espectro de ruído em oitava em cada área sob condições normais de operação dos equipamentos.
- Calibração do Nível de Pressão Sonora: Reproduzir sinais de teste de ruído rosa, ajustar o ganho do amplificador de cada estação de chamada para garantir que o SPL reproduzido esteja pelo menos 15dB acima do ruído de fundo e que a distribuição de SPL por todo o local seja uniforme (erro ≤ ±3dB).
- Medição STI/STIPA: Realizar medições STIPA em grade nas principais áreas de atividade do pessoal. Se o valor STI em um ponto de medição estiver abaixo de 0,5, devem ser feitas otimizações direcionadas, como ajustar ângulos de alto-falantes, modificar parâmetros de equalização DSP ou adicionar materiais de absorção sonora, até que todos os pontos atendam à norma.
Dica de Engenharia: O aterramento adequado do sistema amplificado à prova de explosão é crítico. O sistema deve usar método de aterramento comum com resistência de aterramento ≤1Ω. O invólucro metálico do equipamento à prova de explosão deve ser conectado de forma confiável à barra coletora de aterramento por meio de fios de aterramento dedicados. Isso evita acúmulo de estática e faíscas induzidas por raios, o que não é apenas um requisito de segurança à prova de explosão, como também ajuda a proteger contra interferência eletromagnética, melhorando a pureza do sinal de áudio.
VII. Conclusão
O projeto de campo sonoro e a otimização da clareza da fala para estações de chamada amplificadas à prova de explosão constituem um esforço de engenharia abrangente que abrange ciência da segurança à prova de explosão, acústica arquitetônica e processamento digital de sinais. Em meio à onda da Indústria 4.0 e manufatura inteligente, dispositivos de comunicação não são mais hardware isolado, mas hubs inteligentes de segurança que integram protocolos SIP, redução de ruído por IA e ligação multissistema (por exemplo, com alarmes de incêndio e sistemas de monitoramento de gás).
