Um telefone para sala limpa é um terminal fixo de comunicação de voz usado dentro de salas limpas e outras áreas de produção controladas. Ele fornece um caminho de voz definido entre o pessoal que trabalha dentro do espaço controlado e as salas de controle, supervisores, equipes de manutenção ou posições técnicas responsáveis por apoiar essa operação.

Ao contrário de um telefone atribuído principalmente a um funcionário individual, um telefone para sala limpa é normalmente associado a uma localização e função operacional. Um terminal instalado em uma sala de enchimento, laboratório, corredor limpo ou outra área de processo permanece disponível mesmo quando o pessoal e os turnos mudam.

Em uma planta baseada em IP, o telefone também pode operar como um endpoint SIP. O terminal local fornece a interface de voz no ponto de trabalho, enquanto a rede da planta e a plataforma de comunicação conectam essa localização a posições autorizadas em outras partes da instalação. Isso torna o telefone para sala limpa parte da infraestrutura de comunicação de produção, em vez de um dispositivo isolado usado apenas para chamadas ocasionais.

Comunicação entre áreas controladas

Áreas de produção limpa são fisicamente separadas de muitas das pessoas e recursos necessários para apoiar as operações diárias. O controle de produção pode estar localizado fora da zona limpa, o pessoal de manutenção pode apoiar várias áreas de processo, e supervisores podem coordenar várias salas a partir de uma posição central.

O processo de produção, no entanto, continua a depender da comunicação entre esses locais.

Uma sala de formulação pode precisar de confirmação do controle de produção antes que o material passe para a próxima etapa. O pessoal em uma área de enchimento pode precisar relatar uma condição da máquina. A equipe do laboratório pode precisar fornecer um resultado antes que outro processo continue.

Relações de comunicação típicas incluem:

• Sala de Formulação ↔ Controle de Produção;
• Área de Enchimento ↔ Sala de Controle;
• Laboratório ↔ Supervisor de Produção;
• Área de Processo Limpo ↔ Manutenção;
• Sala Controlada ↔ Posto de Serviço.

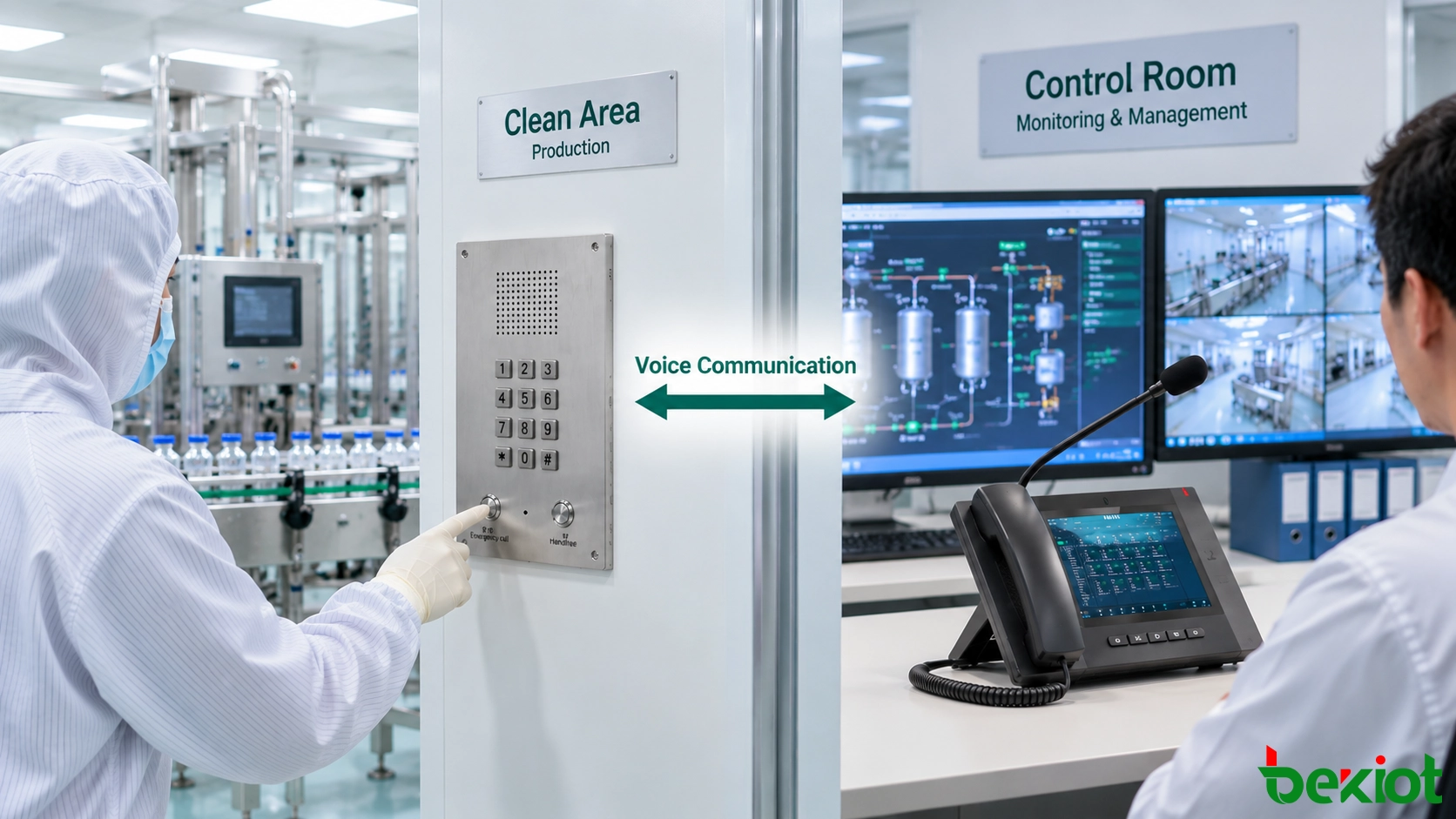

Um telefone para sala limpa estabelece uma localização de voz conhecida através dessa fronteira física. O pessoal dentro da sala sabe onde a comunicação está disponível, enquanto os operadores fora da área podem alcançar a sala sem primeiro identificar qual funcionário individual está trabalhando lá atualmente.

Isso se torna particularmente útil em produção de vários turnos. Os funcionários mudam, mas a relação de comunicação entre uma sala de enchimento e a sala de controle, por exemplo, permanece.

A comunicação também é bidirecional. Um operador de produção pode ligar para a sala de controle para relatar uma condição, enquanto a sala de controle pode ligar para a área limpa para confirmar se uma etapa do processo foi concluída, solicitar uma atualização de status ou fornecer uma instrução operacional.

O telefone, portanto, confere à localização uma identidade de comunicação consistente, em vez de funcionar simplesmente como outra extensão telefônica pessoal.

Como o telefone é usado

No nível do usuário, um telefone para sala limpa precisa tornar a comunicação de voz rotineira direta. O pessoal deve ser capaz de iniciar ou receber as chamadas exigidas pelo seu trabalho sem depender de um telefone de escritório fora da área controlada.

Um terminal fixo viva-voz pode integrar o microfone, o alto-falante e os controles operacionais em uma única interface local. Os próprios controles devem refletir como a comunicação é realmente tratada nesse local.

Onde o pessoal precisa regularmente contatar várias posições internas, um teclado numérico pode fornecer acesso a ramais autorizados. Um operador de produção pode ligar para o controle de produção para coordenação do processo, para a manutenção para suporte de equipamento ou para outra posição interna para comunicação rotineira.

Onde o caminho de comunicação é mais previsível, teclas de chamada predefinidas podem fornecer acesso direto a destinos usados com frequência. Dependendo do terminal e dos requisitos do projeto, discagem flexível e teclas dedicadas também podem ser usadas em conjunto.

A operação de voz viva-voz permite que o pessoal se comunique através do microfone e alto-falante integrados sem depender de um fone convencional. O telefone permanece instalado em sua localização designada enquanto diferentes pessoas o usam conforme necessário.

A comunicação recebida é igualmente importante. Se o controle de produção precisar de uma atualização de uma área limpa específica, o operador pode ligar para o telefone associado a essa sala. O pessoal que atualmente trabalha lá pode atender a partir do mesmo terminal local.

A interface apropriada depende, portanto, do fluxo de trabalho operacional. Um laboratório que se comunica regularmente com vários departamentos pode exigir um arranjo de chamada diferente de uma sala de processo que se comunica principalmente com uma posição operacional central.

O objetivo não é reproduzir todas as funções de um telefone de escritório dentro de uma sala limpa. É fornecer as funções de voz necessárias nesse ponto específico do processo de produção.

Chamadas rotineiras e suporte técnico

Telefones para sala limpa às vezes são associados principalmente à comunicação de emergência, mas grande parte de seu uso real pode envolver coordenação normal de produção e técnica.

Durante a coordenação de produção, o pessoal pode precisar confirmar status de material, tempo de processo, instruções de trabalho ou a prontidão de uma operação a montante ou a jusante.

Uma operação de enchimento, por exemplo, pode depender da conclusão de um processo anterior. O pessoal dentro da área de enchimento pode contatar o controle de produção para confirmar se as condições necessárias foram atendidas antes de prosseguir.

Durante a coordenação de laboratório, a equipe pode precisar comunicar o status da amostra, solicitar informações adicionais do processo ou fornecer um resultado que afete a próxima etapa de produção.

Durante o suporte de equipamento, um operador pode precisar descrever um alarme, uma parada inesperada ou uma condição anormal do equipamento para a sala de controle ou equipe técnica.

Isso demonstra por que a comunicação de voz continua útil mesmo quando sistemas de monitoramento de equipamentos já estão instalados.

Uma interface de máquina pode relatar um código de falha. Um sistema de alarme pode indicar que uma condição ocorreu. A pessoa que está perto do equipamento pode adicionar informações que esses sinais podem não conter: o que aconteceu imediatamente antes da falha, o que é fisicamente visível e se outra parte do processo parece estar afetada.

Um caminho de comunicação típico pode ser:

Operador da Sala Limpa → Sala de Controle → Manutenção

A conversa inicial permite que a sala de controle estabeleça a localização afetada e entenda a condição básica. O pessoal técnico pode então solicitar observações específicas do operador antes de decidir qual ação é necessária.

O telefone não substitui monitoramento de equipamentos, alarmes ou sistemas de manutenção. Ele fornece a camada de voz humana necessária para interpretar informações técnicas em seu contexto operacional.

Um sensor relata uma condição; a comunicação de voz permite que o pessoal estabeleça o que essa condição significa para o processo de produção.

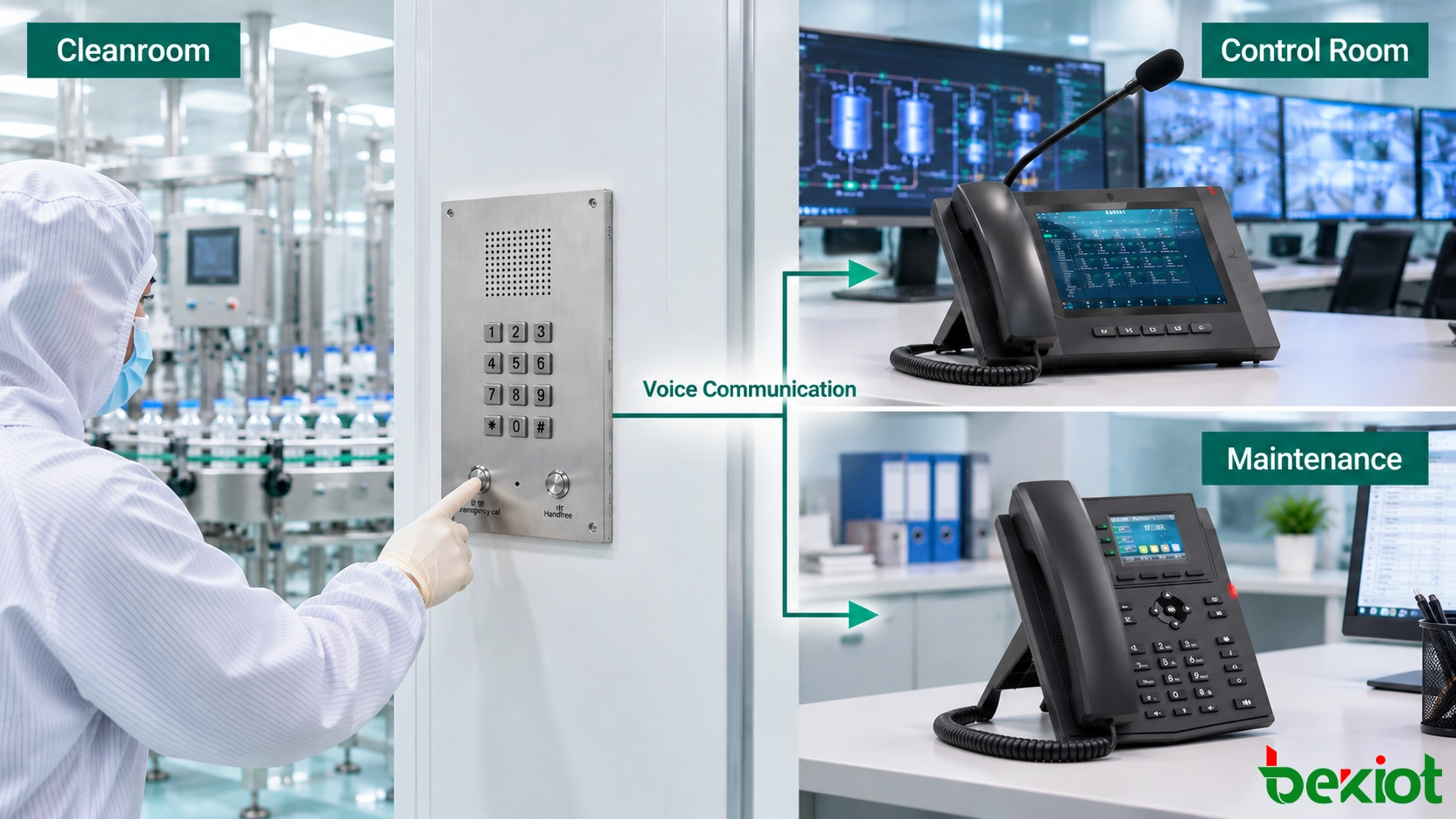

Comunicação durante condições anormais

Quando uma condição anormal começa a afetar a produção, a comunicação muda de coordenação rotineira para confirmação da situação e resposta.

O primeiro objetivo não é necessariamente contatar todos os departamentos. É estabelecer informações confiáveis a partir da localização afetada.

O relatório inicial pode precisar identificar:

• A sala ou área de processo afetada;
• O equipamento ou operação envolvido;
• O que o pessoal observou;
• Se o processo parou;
• Se outra área de produção pode ser afetada;
• Que tipo de suporte parece ser necessário.

Depois que a posição receptora entende a situação, a comunicação pode avançar através do procedimento operacional do site:

Relatar → Confirmar → Coordenar → Responder → Atualizar

O caminho de retorno é importante. O pessoal dentro da área afetada pode precisar saber se a produção deve permanecer parada, se outra verificação é necessária ou qual ação foi autorizada.

Isso cria uma relação de voz contínua entre a localização onde a condição é observada e as posições responsáveis por gerenciá-la.

Nem toda condição anormal é uma emergência em todo o site. Um problema de equipamento pode permanecer uma questão de manutenção, enquanto um desvio de processo pode exigir supervisão de produção. Incidentes mais graves podem ativar procedimentos separados de alarme, paginação, notificação de emergência ou resposta a incidentes.

O telefone para sala limpa deve, portanto, ser visto como um canal de voz bidirecional direto na localização afetada, e não como um substituto do sistema mais amplo de comunicação de emergência.

Comunicação entre áreas de processo

Salas de produção controladas raramente operam como espaços completamente independentes. A saída, o status ou a prontidão de uma área pode determinar o que pode acontecer em outra.

Um processo de formulação pode preparar material necessário para uma linha de enchimento. A confirmação do laboratório pode ser necessária antes que a produção continue. A embalagem pode depender do status de liberação de um processo a montante, enquanto a atividade de manutenção em uma área pode afetar temporariamente operações conectadas.

A comunicação entre esses locais é, portanto, impulsionada pela dependência de processo tanto quanto pela estrutura organizacional.

Considere um atraso na formulação. O problema pode não permanecer dentro da sala de formulação. O pessoal de enchimento pode precisar adiar a preparação, o controle de produção pode precisar ajustar a sequência, e um supervisor pode precisar de um status atualizado.

Um resultado de laboratório pode criar uma dependência semelhante. Se a produção não puder continuar até que um resultado seja confirmado, o caminho de comunicação entre o laboratório e o controle de produção torna-se parte do fluxo de trabalho operacional.

Caminhos de informação típicos podem incluir:

Formulação → Controle de Produção → Enchimento

Laboratório → Controle de Produção → Área de Produção

Manutenção → Sala de Controle → Área de Processo Afetada

Um telefone fixo para sala limpa não precisa conectar cada área de processo diretamente a todas as outras. Ele fornece um terminal de voz local conhecido que participa da estrutura de comunicação definida para a instalação.

Em muitas plantas, o controle de produção ou a sala de controle atua como posição de coordenação. Informações de uma área controlada podem ser confirmadas ali e então comunicadas às pessoas responsáveis pela próxima decisão do processo.

Comunicação fixa e móvel também podem se complementar. Um telefone para sala limpa permanece associado a uma localização de produção, enquanto um rádio móvel ou outro terminal portátil pode acompanhar o pessoal de manutenção ou supervisão que se move entre áreas.

Papel na arquitetura de comunicação SIP

Em uma planta baseada em IP, o telefone para sala limpa pode ser integrado ao ambiente de comunicação SIP mais amplo, em vez de operar em um circuito dedicado ponto a ponto.

Uma arquitetura típica é:

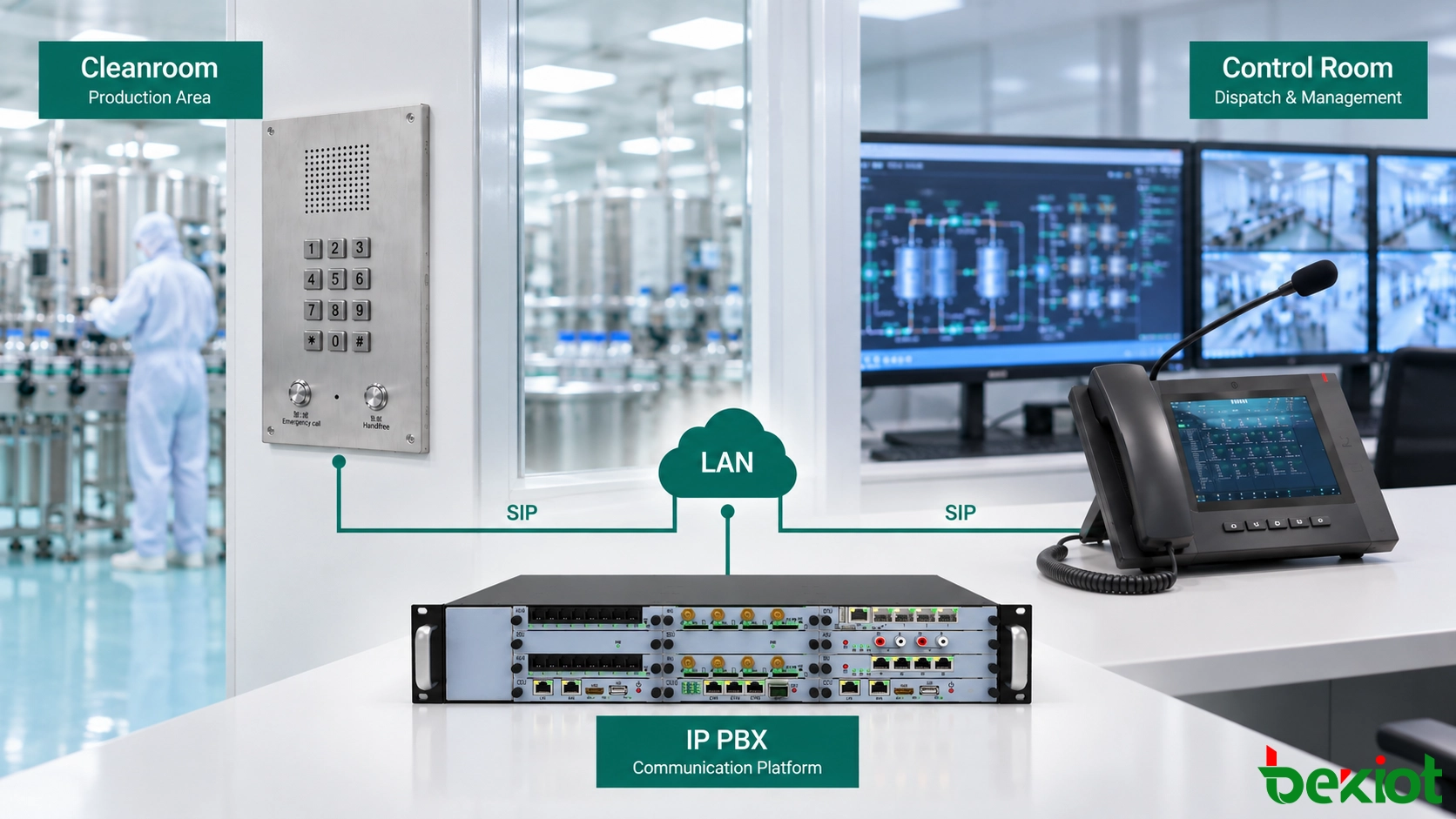

Telefone para Sala Limpa → Rede Ethernet/IP → IP PBX → Telefone de Despacho / SIP

Cada parte dessa arquitetura desempenha uma função distinta. O telefone de campo fornece a interface local do usuário, a rede transporta o tráfego de comunicação, o IP PBX trata o controle de chamadas, e o terminal receptor fornece a posição de voz para o pessoal fora da área limpa.

Essa separação permite que cada local use equipamentos apropriados ao seu papel operacional.

Dentro da área controlada, o Becke Telcom BT26 Cleanroom IP Handsfree Telephone pode servir como terminal de voz SIP local. Sua função é fornecer a interface de comunicação do lado da sala limpa para o pessoal que trabalha nesse local.

No núcleo de comunicação, o BU2000 IP PBX Server pode fornecer a camada de controle de chamadas SIP entre endpoints autorizados de acordo com a configuração do projeto.

Na sala de controle, um telefone de despacho GP320i pode fornecer a posição de voz do lado do operador para receber chamadas de áreas controladas e iniciar chamadas de volta para locais selecionados.

A relação pode ser representada como:

BT26 → Rede IP → BU2000 IP PBX → GP320i

Cada produto tem uma função definida:

• BT26: interface de voz do lado da sala limpa;
• BU2000: camada de controle de chamadas SIP entre endpoints autorizados;
• GP320i: posição de voz e despacho da sala de controle.

Um escritório de manutenção ou engenharia pode usar outro telefone SIP compatível quando necessário. Os terminais físicos não precisam ser idênticos porque atendem a ambientes operacionais diferentes.

Esta é uma das características práticas de uma arquitetura de comunicação de planta baseada em SIP. Equipamentos de campo especializados podem manter sua própria forma e função operacional enquanto se comunicam com endpoints da sala de controle e do escritório através de um sistema de voz comum.

A sala limpa não precisa de um telefone de escritório, e a sala de controle não precisa de um terminal de sala limpa. A plataforma de comunicação fornece a relação entre dispositivos projetados para funções diferentes.

Aplicações em produção controlada

Telefones para sala limpa podem atender diferentes relações de comunicação dependendo do ambiente de produção.

Na fabricação farmacêutica, um terminal fixo pode conectar salas de formulação, enchimento ou outras salas de processo controladas com controle de produção, supervisão e suporte técnico. A comunicação pode envolver prontidão do processo, coordenação de lote ou condições de equipamento. Requisitos GMP, de materiais e de limpeza específicos do site devem ser avaliados separadamente da função de comunicação do telefone.

Na fabricação de semicondutores e eletrônicos de precisão, grandes pisos de produção limpa podem conter várias zonas de processo. Terminais de voz fixos permitem que localizações individuais permaneçam alcançáveis a partir de operações centrais mesmo quando o pessoal e os turnos mudam.

Em laboratórios, o pessoal dentro da sala controlada pode precisar de um caminho de voz direto para colegas fora para coordenação de amostras, suporte técnico, informações de processo ou outra comunicação rotineira.

Requisitos semelhantes podem ocorrer em produção médica, pesquisa e outros ambientes de fabricação controlados, embora os requisitos ambientais e regulatórios possam diferir substancialmente entre sites.

Um produto descrito como telefone para sala limpa não deve, portanto, ser automaticamente considerado como satisfazendo uma classificação específica de sala limpa, requisito GMP, requisito de limpeza química ou outro padrão do site sem documentação técnica de suporte.

Do ponto de vista da comunicação, o requisito é mais consistente: o pessoal dentro da área controlada precisa de um caminho de voz bidirecional identificável para as pessoas responsáveis por apoiar o trabalho fora dela.

Um telefone para sala limpa fornece esse caminho no ponto de trabalho. As pessoas que o usam podem mudar, o motivo da chamada pode mudar e o destino pode mudar, mas o terminal de voz local permanece associado à área controlada onde a produção está ocorrendo.
