Um sistema de intercomunicação por vídeo com função de difusão combina a sonorização pública com a comunicação bidirecional de voz e vídeo através de uma rede IP. Em vez de operar a difusão, a intercomunicação, a videovigilância, o controlo de acesso e as chamadas de emergência como sistemas completamente separados, a plataforma pode ligar estas funções entre si. Desta forma, os operadores podem comunicar diretamente com terminais específicos, transmitir anúncios para zonas selecionadas, confirmar visualmente os acontecimentos e coordenar a resposta a partir de um ponto central de gestão.

Esta arquitetura é cada vez mais utilizada em escolas, hospitais, instalações industriais, campus, infraestruturas de transporte, atrações turísticas e projetos de cidades inteligentes. O seu valor não se limita a acrescentar vídeo a um sistema de PA tradicional. A principal vantagem é que uma única rede pode suportar anúncios de rotina, comunicação ponto a ponto, chamadas de emergência, verificação visual, gestão de alarmes e integração com outros sistemas do local.

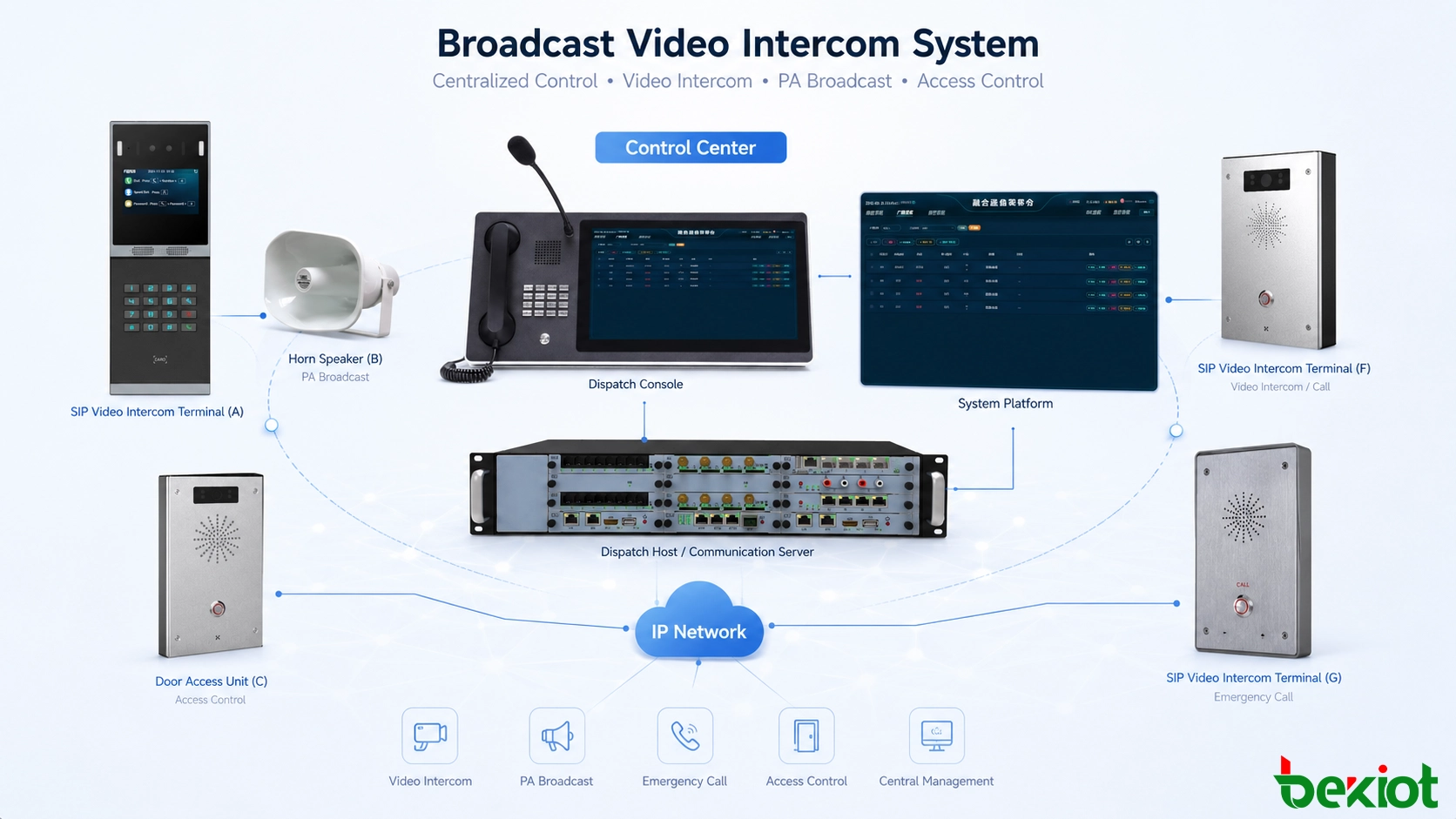

Como o sistema funciona

Os sistemas tradicionais de sonorização pública são concebidos principalmente para transmitir informação num único sentido. O operador seleciona uma zona, transmite um anúncio e os utilizadores recebem a mensagem através dos altifalantes. Este modelo continua a ser útil para avisos de rotina, música ambiente e mensagens de emergência, mas oferece possibilidades limitadas de interação com as pessoas do lado recetor.

Uma arquitetura de intercomunicação por vídeo com difusão acrescenta comunicação bidirecional ao mesmo ambiente operacional. Um terminal de campo pode iniciar uma chamada para a sala de controlo, enquanto o operador pode atender, visualizar o vídeo quando existe uma câmara disponível, falar com a pessoa que efetuou a chamada e, em seguida, transmitir instruções para outras zonas relevantes.

A rede IP constitui a base desta arquitetura. O áudio, o vídeo, os sinais de controlo e os dados de gestão podem ser transmitidos através de uma rede Ethernet, em vez de depender de um caminho de áudio analógico dedicado para cada função. O SIP pode ser utilizado para comunicações baseadas em sessões entre terminais e servidores compatíveis, enquanto o TCP/IP permite que o sistema funcione entre diferentes segmentos de rede e redes encaminhadas quando a infraestrutura é corretamente concebida.

Isto também torna o sistema adequado para ambientes distribuídos. Um centro de controlo pode gerir terminais localizados em diferentes edifícios, zonas ou locais, enquanto os operadores locais podem continuar responsáveis pelas suas próprias áreas. A mesma rede também pode suportar configuração centralizada, monitorização do estado dos terminais e registos de comunicação.

Principais capacidades além da simples difusão

A diferença mais importante em relação a um sistema convencional dedicado apenas à difusão é a quantidade de fluxos de comunicação que podem ser geridos a partir da mesma plataforma.

Comunicação bidirecional de voz e vídeo

Os operadores e os utilizadores no terreno podem comunicar diretamente, em vez de depender apenas de anúncios unidirecionais. O vídeo pode ajudar o centro de controlo a confirmar quem está a ligar, observar a situação envolvente e tomar uma decisão mais rápida antes de enviar assistência.

Difusão por zonas e direcionada

Nem todos os anúncios precisam de ser enviados para todo o local. Os terminais podem ser agrupados de acordo com edifícios, pisos, áreas de produção, departamentos ou outras zonas operacionais. O operador pode então transmitir para um único terminal, um grupo, vários grupos ou todo o sistema, conforme a situação.

Esta função é útil para avisos de rotina, anúncios programados, lembretes de segurança, áudio ambiente e instruções de evacuação de emergência.

Chamadas de emergência e gestão de alarmes

Os pontos de chamada de emergência podem fornecer um canal de comunicação direto com a sala de controlo. Dependendo do projeto do local, os eventos de alarme também podem ser ligados a câmaras, indicadores visuais, sistemas de controlo de acesso ou outros sistemas.

A principal vantagem é que um alarme não permanece apenas como um simples sinal. Os operadores podem estabelecer comunicação, verificar a situação e decidir qual a ação que deve ser tomada em seguida.

Gravação e revisão de eventos

As sessões de voz e vídeo podem ser gravadas quando o projeto assim o exigir. Os registos de comunicação, as informações de alarme e os dados relacionados com os eventos podem ser posteriormente utilizados para revisão de incidentes, supervisão operacional e investigação.

As políticas de gravação devem ser definidas de acordo com a capacidade de armazenamento, os requisitos de segurança e as regras locais de privacidade, em vez de conservar todos os conteúdos multimédia indefinidamente.

Publicação de informações

Quando o ambiente dos terminais o permite, a plataforma de gestão pode distribuir áudio, vídeo, imagens ou texto para dispositivos individuais ou zonas selecionadas. Isto amplia o sistema para além da simples transmissão de voz, transformando-o num canal de informação mais completo para todo o local.

Mapas e estado dos terminais

Os mapas eletrónicos ou os diagramas do local podem proporcionar aos operadores uma forma mais intuitiva de identificar a localização e o estado operacional dos terminais. Esta função é especialmente útil em campus, grandes instalações industriais, infraestruturas de transporte e áreas públicas distribuídas, onde gerir os dispositivos apenas através dos números dos terminais se torna pouco eficiente.

Integração com outros sistemas

As funções de difusão e intercomunicação tornam-se ainda mais úteis quando interagem com a infraestrutura envolvente. As integrações mais comuns podem incluir videovigilância, controlo de acesso, ecrãs LED, sistemas de edifícios, videoconferência e outras plataformas de terceiros.

Por exemplo, uma chamada de emergência pode apresentar automaticamente a câmara correspondente, uma chamada de visitante verificada pode ser ligada à abertura de uma porta, ou um alarme pode ativar uma mensagem predefinida numa zona selecionada.

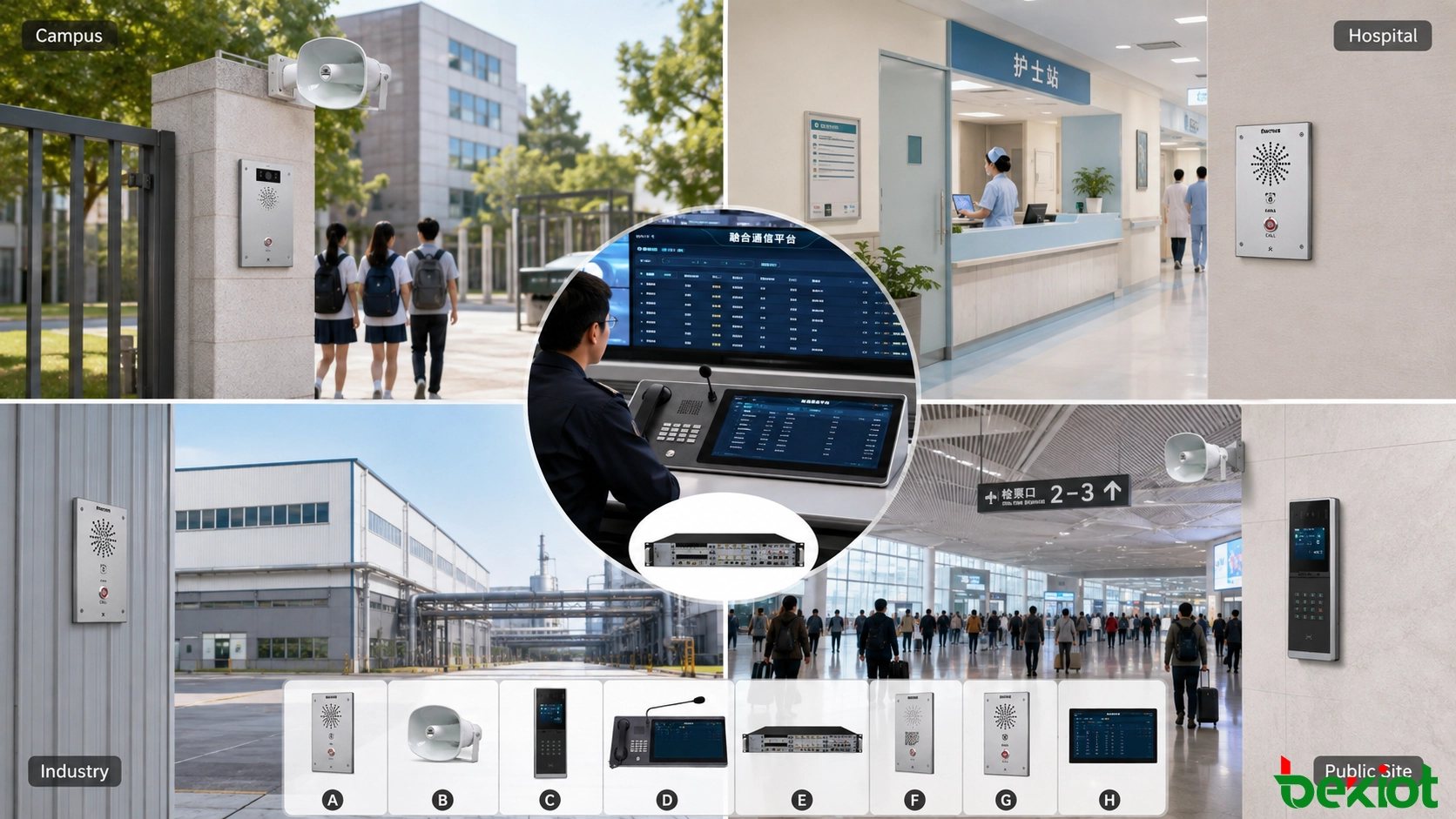

Onde o sistema oferece maior valor

O sistema é particularmente útil em locais onde as pessoas precisam de receber informações centralizadas e, ao mesmo tempo, dispor de uma forma de comunicar diretamente com o centro de gestão.

Nas escolas, a difusão pode ser utilizada para mudanças de aula, avisos programados e mensagens de emergência, enquanto os terminais de intercomunicação fornecem um canal de comunicação direto entre salas de aula, entradas, postos de segurança e escritórios administrativos.

Os hospitais exigem um fluxo de trabalho diferente. Os pacientes, visitantes e funcionários podem precisar de comunicar diretamente com o pessoal de enfermagem, a segurança ou a administração. O sistema de difusão pode gerir avisos de rotina e mensagens de emergência, enquanto a intercomunicação por vídeo pode ser utilizada em entradas, áreas restritas e comunicações remotas.

Em centros comerciais e grandes edifícios comerciais, os anúncios públicos podem ser combinados com assistência aos visitantes, chamadas de segurança e comunicação entre pontos de serviço e a sala de controlo.

As instalações industriais podem utilizar o sistema para avisos operacionais, instruções de emergência e comunicação entre o pessoal de campo e o centro de controlo. Quando um incidente é comunicado, o operador pode falar diretamente com a pessoa que efetuou a chamada antes de decidir se é necessário notificar as equipas de manutenção, segurança ou resposta a emergências.

Em atrações turísticas e parques, podem ser instalados pontos de chamada de emergência ao longo dos percursos dos visitantes. Se um visitante enfrentar uma emergência médica, se perder ou identificar um problema de segurança, pode contactar diretamente o centro de gestão. A mesma infraestrutura também pode ser utilizada para informações públicas e difusão de mensagens de emergência.

Os ambientes de transporte, incluindo instalações ferroviárias e outros grandes espaços públicos, também podem utilizar esta arquitetura para ligar pontos de comunicação de emergência, funções de sonorização pública e monitorização centralizada.

Porque o IP altera o projeto do sistema

A transferência da difusão e da intercomunicação para uma rede IP altera tanto a forma de expansão do sistema como a sua gestão.

Numa arquitetura tradicional de difusão analógica, a adição de uma nova zona pode exigir cablagem dedicada adicional e alterações na estrutura de distribuição de áudio. Um sistema IP pode utilizar a infraestrutura de rede existente quando a capacidade, a disponibilidade e os requisitos de segurança o permitem. Novos terminais podem ser adicionados em locais acessíveis pela rede sem reconstruir todo o percurso de distribuição de áudio.

A transmissão digital também reduz a dependência de longas linhas de áudio analógicas. O áudio é transmitido como dados de rede, o que pode melhorar a estabilidade em sistemas de maior dimensão quando as redes LAN e WAN são corretamente concebidas.

Mais importante ainda, o IP permite que diferentes serviços funcionem sobre uma mesma base de comunicação. A difusão, a intercomunicação ponto a ponto, o vídeo, os sinais de controlo e as informações de gestão podem ser associados a terminais ligados à rede.

Isto não significa que qualquer rede de escritório possa suportar automaticamente um sistema de comunicação crítico. A voz e o vídeo continuam sensíveis à perda de pacotes, latência, jitter e congestionamento da rede. Por isso, a capacidade da rede, o desenho de VLAN, o encaminhamento, QoS, a redundância e a alimentação de reserva devem ser avaliados de acordo com a importância da aplicação.

A gestão distribuída é outra vantagem. As grandes organizações podem administrar centralmente vários edifícios ou locais e, ao mesmo tempo, atribuir permissões específicas aos operadores locais. Os grupos de terminais podem ser organizados de acordo com áreas físicas ou responsabilidades operacionais, para que cada utilizador veja apenas os recursos que está autorizado a controlar.

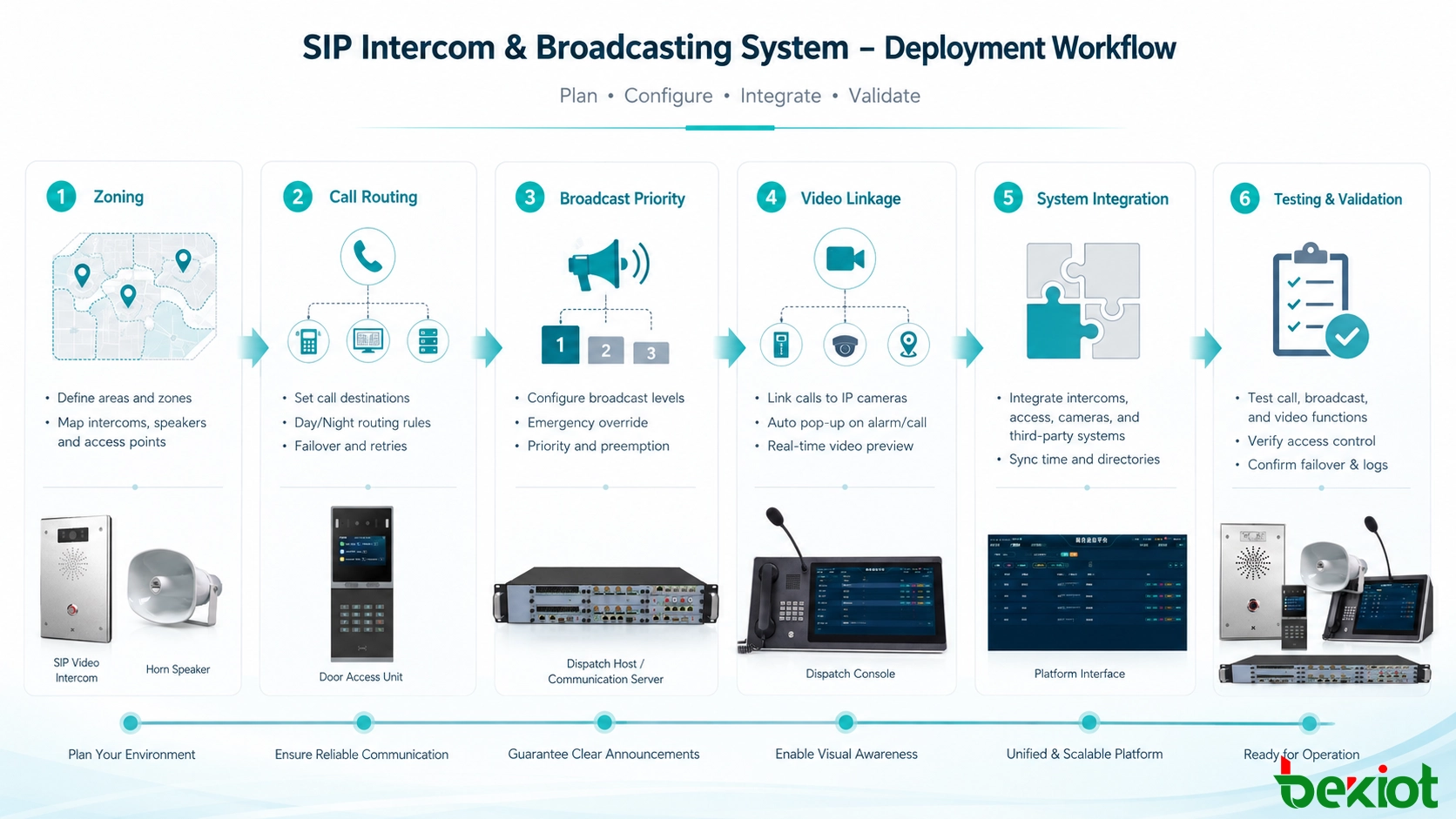

Planeamento prático da implementação

Um projeto eficaz deve começar pelos fluxos de trabalho operacionais reais e não por uma lista de dispositivos. A primeira questão é definir o que deve acontecer quando alguém inicia uma chamada, quando um alarme é ativado ou quando é necessário transmitir um anúncio.

Em seguida, o local deve ser dividido em zonas de comunicação. Edifícios, pisos, enfermarias, plataformas, áreas de produção ou zonas de visitantes podem exigir diferentes permissões de difusão e destinos de chamadas. O agrupamento deve refletir as responsabilidades operacionais reais, em vez de simplesmente reproduzir a topologia física da rede.

O encaminhamento das chamadas também deve ser definido. Um terminal de campo pode ligar primeiro para uma sala de serviço local e transferir a chamada para o centro de controlo central se não houver resposta. Outros pontos de emergência podem precisar de ligação direta à segurança ou a um centro de emergência. As regras de transferência em caso de ocupado, tempo limite e outros mecanismos de encaminhamento podem ajudar a evitar que as chamadas fiquem sem resposta.

O vídeo deve ser utilizado onde a verificação visual oferece valor operacional. Entradas, pontos de chamada de emergência e áreas públicas importantes são exemplos comuns. Não é necessário instalar uma câmara em todos os pontos de comunicação se a voz for suficiente para o fluxo de trabalho.

Também devem ser definidas prioridades de difusão. Os anúncios de rotina, os programas agendados e o áudio ambiente não devem impedir a transmissão de instruções de emergência. As mensagens críticas devem poder interromper conteúdos de menor prioridade de acordo com o plano de emergência do local.

A integração também deve ser planeada nesta fase. Se o projeto necessitar de ligação com videovigilância, mapas eletrónicos, controlo de acesso, ecrãs informativos ou outros sistemas de terceiros, as interfaces necessárias e a lógica dos eventos devem ser definidas antes da implementação, e não depois de o sistema de comunicação já estar em funcionamento.

Por fim, a própria rede deve ser submetida a testes de aceitação. É necessário verificar a qualidade das chamadas, o atraso da difusão, o desempenho do vídeo, a recuperação dos terminais, o comportamento durante interrupções da rede e o funcionamento do sistema em períodos de elevada utilização.

Integração em cidades inteligentes e campus

Os projetos de cidades inteligentes e campus inteligentes mostram por que a difusão e a intercomunicação por vídeo são cada vez mais implementadas como serviços interligados, em vez de subsistemas isolados.

Os postes inteligentes podem combinar iluminação, câmaras e infraestrutura de comunicação pública. As funções de intercomunicação e difusão em rede podem fornecer assistência de emergência, anúncios públicos e comunicação direta com um centro de gestão urbana através da mesma infraestrutura digital.

Num centro de comando, as chamadas recebidas e os alarmes podem ser tratados juntamente com as informações visuais. O operador pode identificar a localização do evento, comunicar com o pessoal no terreno e transmitir instruções sem depender de um sistema separado para cada ação.

Os parques industriais inteligentes e os grandes campus podem aplicar o mesmo conceito a alertas de condições meteorológicas extremas, notificações de incidentes e coordenação de emergências em toda a área. A difusão de rotina pode ser gerida localmente, enquanto os eventos importantes podem ser controlados de forma centralizada.

Outros ambientes potenciais incluem pontos de assistência à segurança pública, estabelecimentos prisionais, áreas de autosserviço bancário, minas e instalações industriais, transporte ferroviário, parques florestais e outros locais onde os utilizadores possam necessitar de contactar imediatamente um centro de gestão.

O princípio de projeto mais importante não depende do tipo específico de local. O sistema oferece maior valor onde as chamadas de emergência, a comunicação bidirecional, os avisos públicos e as informações situacionais precisam de ser integrados num único processo operacional.

Exemplo de fluxo de trabalho num hospital

Os hospitais demonstram como esta arquitetura pode suportar tanto a comunicação diária como a gestão de emergências.

Nas áreas de pacientes, a intercomunicação pode fornecer um canal de contacto com os funcionários sem exigir uma visita física para cada pedido. Quando o vídeo é adequado, os funcionários podem verificar visualmente a situação antes de responder. O sistema também pode suportar a comunicação nas entradas das enfermarias, áreas restritas e pontos de acesso de visitantes.

A difusão hospitalar desempenha várias funções. Os anúncios de rotina podem transmitir informações operacionais, enquanto as mensagens de emergência podem receber prioridade durante um alarme de incêndio ou outros incidentes que exijam uma notificação rápida.

A intercomunicação por vídeo também pode apoiar o controlo de acesso. Os visitantes nas entradas de áreas restritas podem comunicar com os funcionários antes de receber autorização para entrar. Quando a plataforma de comunicação está integrada com o sistema de controlo de acesso, a abertura da porta após aprovação pode ser gerida dentro do mesmo fluxo de trabalho operacional.

A integração com os sistemas de informação hospitalar pode oferecer valor adicional quando os requisitos do projeto o permitem. Os eventos de comunicação, os alarmes ou as informações relacionadas com os pacientes podem ser associados aos fluxos de trabalho existentes, em vez de serem mantidos como registos completamente separados.

A privacidade é especialmente importante nos ambientes de saúde. O áudio, o vídeo, as informações dos pacientes e os registos de comunicação podem conter dados sensíveis, pelo que as permissões de acesso, o armazenamento de dados, a encriptação e as políticas de retenção devem ser definidas de acordo com os requisitos de segurança e privacidade aplicáveis.

Conclusão

Um sistema de intercomunicação por vídeo com função de difusão é mais do que uma substituição digital de um sistema PA tradicional. A sua principal vantagem é a capacidade de ligar a difusão unidirecional à comunicação bidirecional de voz e vídeo, às chamadas de emergência, à verificação de eventos e à integração com outros sistemas do local.

As redes IP facilitam a implementação distribuída e a gestão centralizada, mas uma implementação eficaz continua a depender de um zoneamento adequado, do encaminhamento de chamadas, das prioridades de difusão, do desempenho da rede e do planeamento das integrações. O simples facto de ligar mais dispositivos a uma rede não transforma automaticamente o sistema numa solução de comunicação eficaz.

Os projetos mais eficazes começam pelos processos operacionais reais: quem precisa de comunicar com quem, quem deve receber a chamada, quais as zonas que precisam de ouvir um anúncio, que informações o operador necessita durante uma emergência e quais os sistemas existentes que devem responder. Depois de estes fluxos de trabalho estarem claramente definidos, a difusão, a intercomunicação, o vídeo e outras funções podem ser combinados numa arquitetura de comunicação prática e escalável.

FAQ

O sistema pode continuar a funcionar se a ligação à Internet estiver indisponível?

Depende da arquitetura. Os sistemas concebidos para funcionamento local podem manter muitas funções de comunicação dentro da LAN mesmo quando a ligação externa à Internet é interrompida. Se forem necessárias funções alojadas na cloud, o projeto deve definir quais as capacidades que devem permanecer disponíveis localmente durante uma falha da WAN.

Todos os terminais de intercomunicação precisam de uma câmara?

Não. O vídeo é especialmente útil quando a verificação visual influencia a resposta, como em entradas, pontos de chamada de emergência e áreas sensíveis do ponto de vista da segurança. Em muitos postos operacionais de rotina, os terminais apenas de voz podem ser mais adequados.

Os altifalantes analógicos existentes podem ser mantidos?

Em alguns projetos, sim. Os circuitos de altifalantes existentes podem ser ligados através de interfaces adequadas ou equipamentos de amplificação, enquanto novos terminais IP são adicionados noutras zonas. A adequação desta abordagem depende do estado do sistema existente e das funções de controlo necessárias.

Como devem ser geridas as permissões numa implementação em vários locais?

As permissões devem corresponder às responsabilidades operacionais reais. Um operador local pode controlar apenas um edifício ou uma zona, enquanto um centro de controlo regional ou central pode ter permissões mais amplas. Isto ajuda a reduzir transmissões acidentais e facilita a gestão diária à medida que o sistema cresce.

O que deve ser testado antes da aceitação final?

A aceitação deve incluir fluxos de comunicação reais e não se limitar a verificar se cada terminal está online. Devem ser testadas as chamadas não atendidas, as prioridades de emergência, as interrupções da rede, os grupos de difusão, as permissões dos utilizadores, os sistemas interligados e a recuperação após falhas, para verificar todo o processo operacional.
