As siderúrgicas integradas abrangem grandes áreas de produção, desde a coqueria e a siderurgia até a recuperação de gases, injeção de carvão pulverizado, sistemas de utilidades e redes de dutos. As condições de comunicação variam muito entre as áreas: algumas estão sujeitas a altas temperaturas, poeira e ruído intenso; outras lidam com meios combustíveis, como gás de coque, gás de alto-forno, gás de convertedor e gás natural.

Por isso, a escolha do telefone não pode basear-se apenas na capacidade de chamar. A localização, a classificação da área perigosa, a cablagem e os departamentos a contactar em caso de anomalia influenciam o terminal e a arquitetura geral.

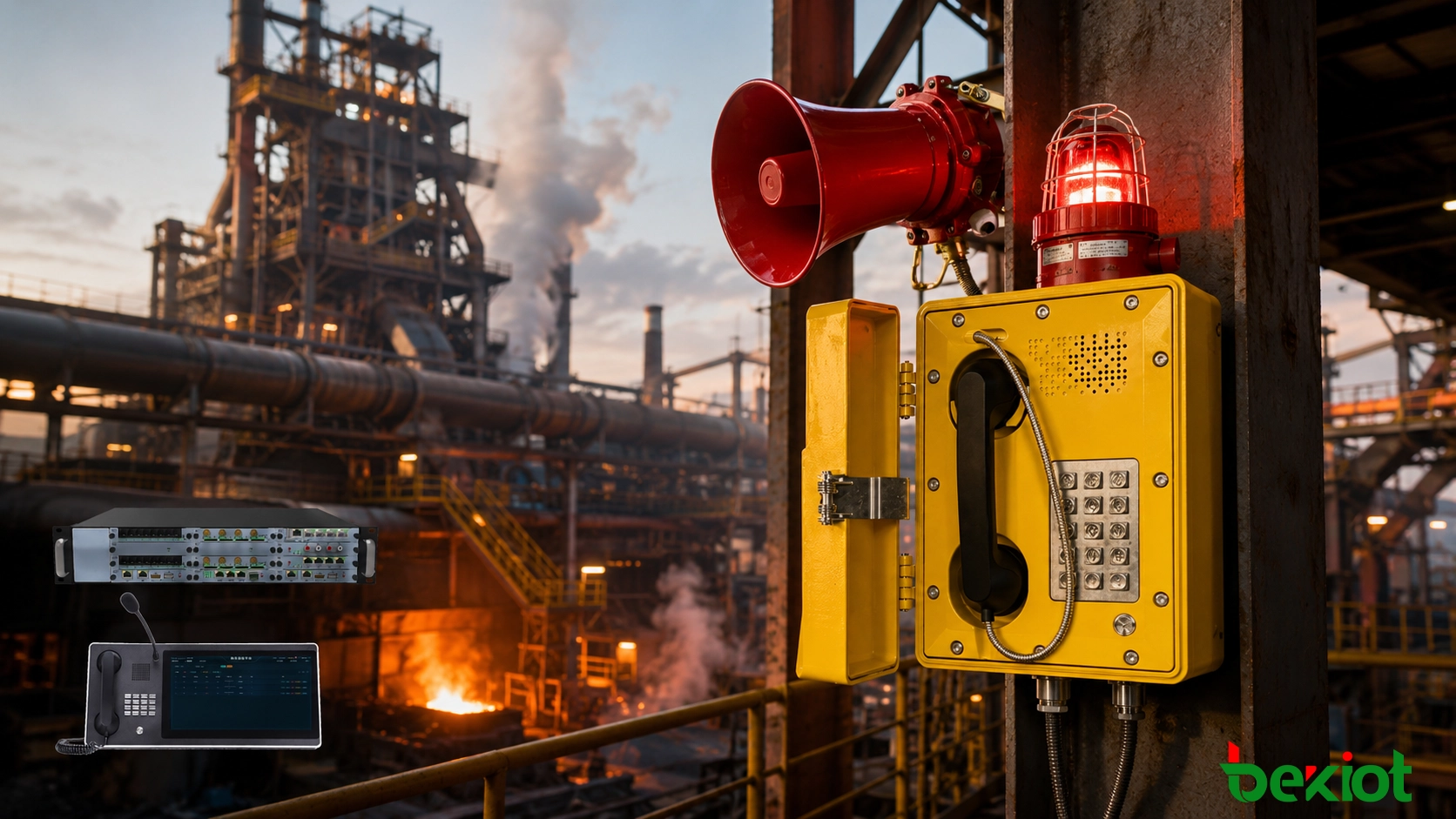

Os telefones à prova de explosão são instalados principalmente em pontos fixos dentro de áreas classificadas como perigosas. Nas áreas comuns, escolhem-se telefones industriais, IP ou outros, conforme as condições ambientais; não é necessário usar equipamentos à prova de explosão em toda a usina.

Coquerias e áreas de tratamento de gás de coque

A coqueria é uma das aplicações mais típicas dos equipamentos à prova de explosão. A produção de coque, a purificação e o transporte de gás envolvem gás de coque e meios químicos associados. Essas áreas têm tubulações densas, válvulas e equipamentos, exigindo inspeção contínua.

Conforme a classificação da zona, instalam-se telefones à prova de explosão perto dos postos de operação, unidades de purificação, grupos de válvulas, estações de bombeamento, sopradores e outros locais de inspeção ou operação regular.

O objetivo principal é manter um enlace confiável entre a equipe de campo e a sala de controle. Se um operador detectar pressão anormal, ruído incomum ou posição incorreta de válvula, pode chamar do telefone fixo mais próximo, sem voltar à sala de serviço.

Integrados a um sistema central de despacho, cada terminal é identificado pela localização física (ex. "Área do coque 03"). Ao receber a chamada, o operador do console identifica imediatamente a origem, reduzindo o tempo de verificação.

Sistemas de alto-forno e gás de convertedor

As áreas de alto-forno contêm grandes equipamentos, plataformas elevadas, tubulações extensas e instalações auxiliares dispersas. O sistema de gás inclui válvulas, coletores de pó e dutos, exigindo pontos fixos próximos aos equipamentos, rotas de inspeção e locais-chave do gás.

O ruído industrial é relevante: sopradores, coletores e transportadores podem mascarar o toque de um telefone comum.

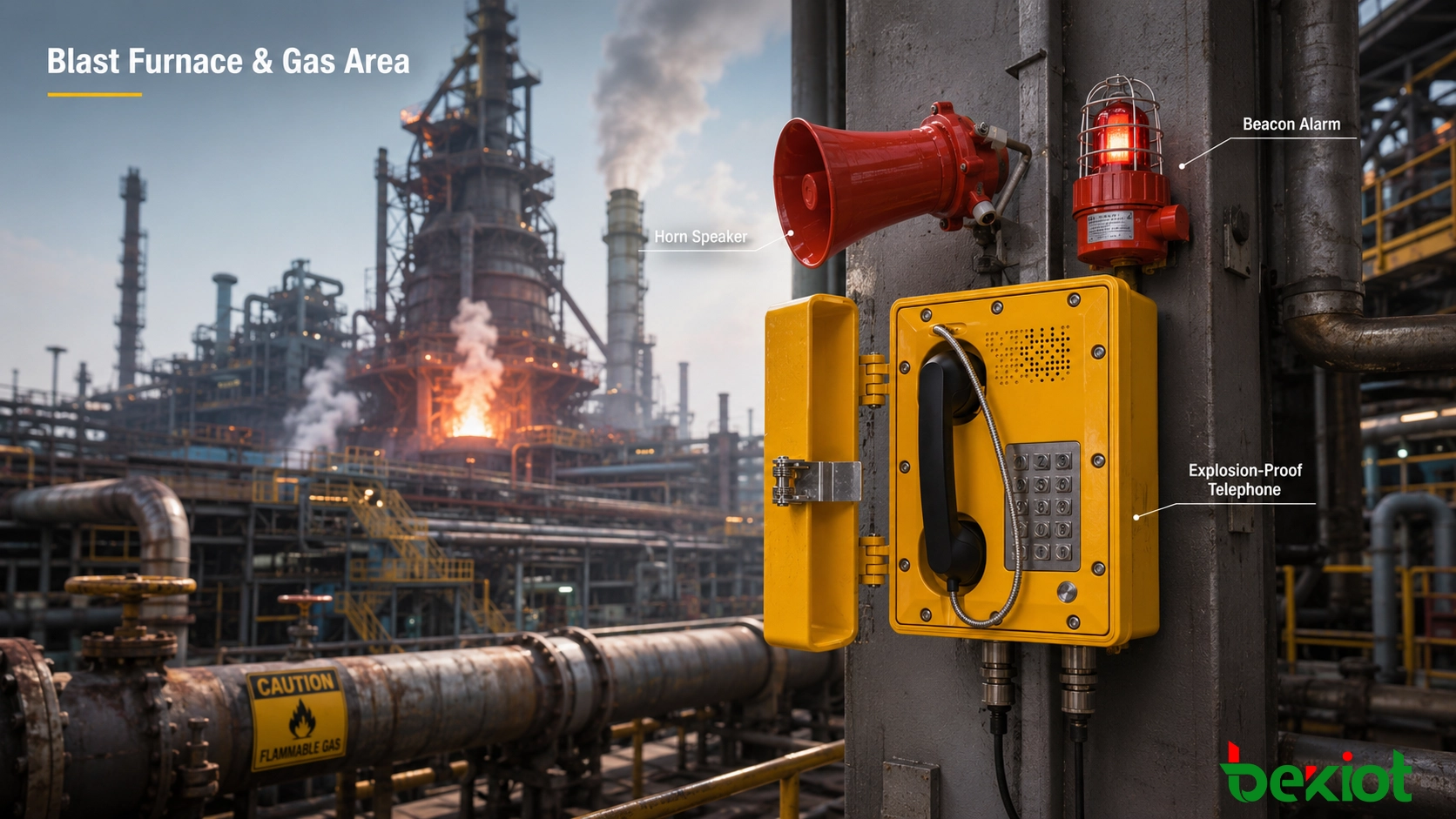

Para esses locais, podem-se combinar telefones à prova de explosão com alto-falantes tipo corneta ou alarmes sonoros/visuais. Quando a sala de controle chama, a equipe é alertada não só pelo toque, mas também por um sinal mais alto ou luz intermitente.

O uso de alto-falantes ou alarmes deve ser decidido com base nos níveis de ruído reais, distância e procedimentos, não de forma uniforme em todos os pontos.

Nas áreas de convertedor, os requisitos concentram-se na recuperação de gás, despoeiramento e utilidades associadas. Os terminais podem conectar-se à sala de controle ou integrar-se ao sistema geral de despacho, permitindo a comunicação entre equipes de siderurgia, utilidades, segurança e manutenção.

Preparação de carvão pulverizado e áreas PCI

Os sistemas de preparação e injeção de carvão pulverizado exigem abordagem diferente dos ambientes com gás combustível. A britagem, moagem, armazenamento e transporte geram poeira combustível.

Antes de escolher o terminal, o projetista deve determinar o material perigoso e a classificação da zona, e verificar se a certificação do telefone é adequada para aquele ambiente específico.

Os locais típicos incluem moinhos, silos, sistemas de transporte, pontos de operação PCI e postos de inspeção.

Um erro comum: um "telefone à prova de explosão" não é automaticamente adequado para toda atmosfera explosiva. Ambientes com gás e com poeira podem exigir conceitos de proteção, marcação e escopo de certificação diferentes. A compra deve basear-se nos certificados reais e na documentação técnica, não apenas no nome do produto.

Além da proteção, em áreas com carvão pulverizado, deve-se considerar o acúmulo de poeira, a vedação dos invólucros, a limpeza periódica e a confiabilidade a longo prazo das entradas de cabo e conexões elétricas.

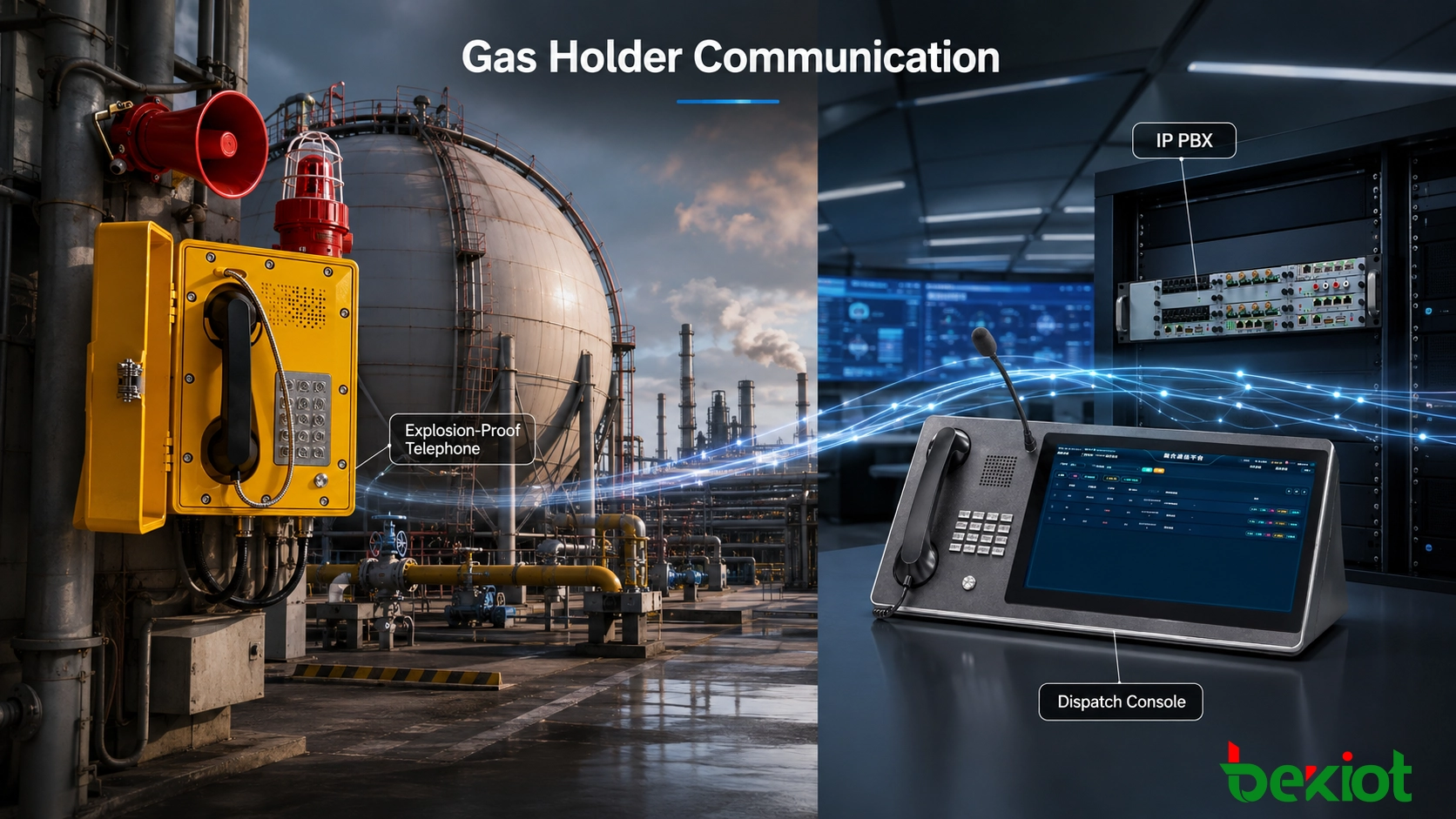

Gasômetros, estações de reforço e instalações de utilidades

Grandes siderúrgicas normalmente operam sistemas dedicados à recuperação, armazenamento, mistura, pressurização e distribuição de gás de alto-forno, gás de coque, gás de convertedor, gás natural e outras utilidades de processo.

Os gasômetros, estações de reforço, mistura, regulação de pressão e grupos de válvulas ficam muitas vezes distantes das salas de controle principais. As manobras de equipamentos e válvulas, bem como as inspeções, exigem comunicação frequente com o centro de despacho de energia.

Os telefones à prova de explosão instalados em locais classificados permitem que o pessoal de campo se comunique diretamente com o centro de controle de utilidades, a sala de despacho de produção, a segurança ou a manutenção.

Por exemplo, durante uma manobra de dutos, operadores e despachantes precisam confirmar posições de válvulas, estado dos equipamentos e sequência de etapas. O telefone fixo oferece um ponto de comunicação definido que não muda com o deslocamento do pessoal.

Requisitos semelhantes existem nos suportes de dutos, salas de válvulas remotas, estações de bombeamento e tubulações de utilidades. Em um grande complexo siderúrgico, a comunicação fixa confiável nesses pontos remotos pode ser mais importante para a produção do que os telefones de escritório.

Como os telefones à prova de explosão se conectam ao sistema de despacho

As infraestruturas de comunicação variam entre usinas novas e modernizações, portanto não há um único método de conexão. A arquitetura é escolhida conforme o local use rede IP, cablagem analógica existente ou ambos.

Conexão de telefones SIP à rede IP

Se houver Ethernet industrial, os telefones SIP podem conectar-se diretamente aos switches e registrar-se em um IP PBX ou plataforma SIP.

Caminho típico: Telefone à prova de explosão → Switch Ethernet industrial → Rede IP da usina → IP PBX / Servidor SIP → Console de despacho.

Essa arquitetura facilita a atribuição de ramais únicos e a organização por áreas, oficinas ou seções de processo. As funções avançadas (prioridade, liberação forçada, gravação, chamada em grupo, integração com sonorização) dependem da plataforma e dos terminais escolhidos; o SIP por si só não as garante.

Manutenção de telefones analógicos existentes

Muitas usinas antigas possuem extensa cablagem analógica. Se estiver em boas condições, a modernização não exige substituição completa.

Arquitetura de migração comum: Telefone analógico à prova de explosão → Cabo existente → Gateway de voz FXS → Rede IP → IP PBX / Plataforma de despacho.

O telefone de campo de dois fios continua em serviço, enquanto um gateway FXS converte a interface analógica para SIP. Assim, o núcleo é atualizado primeiro, e os terminais são substituídos gradualmente conforme o estado, as necessidades e o orçamento.

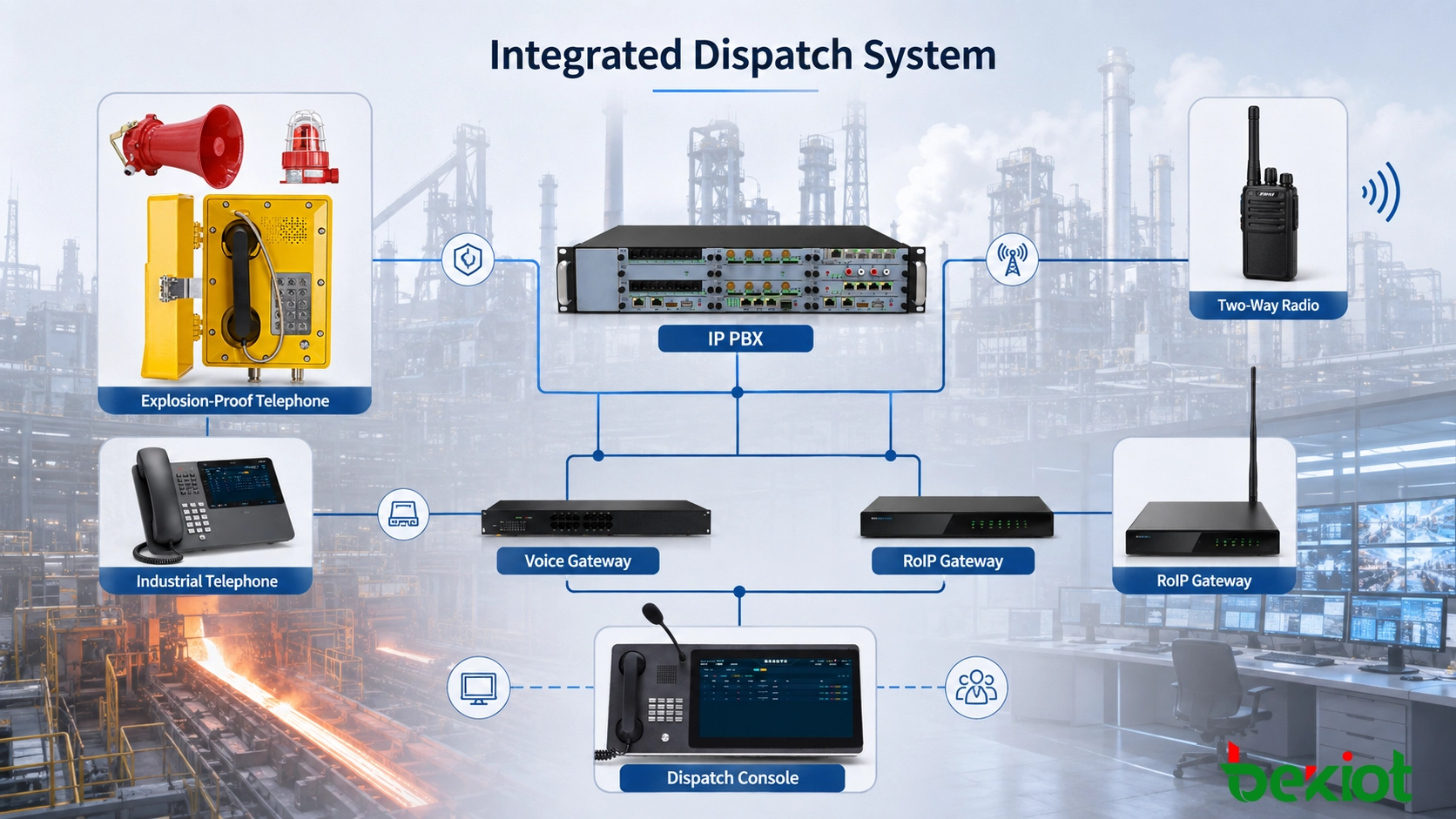

Integração de telefonia, sonorização e rádio

Em grandes siderúrgicas, os sistemas de comunicação geralmente incluem sonorização industrial, rádios portáteis, sistemas trunking, alarmes e redes independentes de oficina.

Se permanecerem isolados, o despachante precisa alternar repetidamente entre consoles, rádios e sonorização durante uma emergência.

Quando há interfaces adequadas, os telefones à prova de explosão, os industriais padrão, a sonorização SIP e os recursos de rádio podem ser integrados em uma plataforma unificada, de modo que todos os métodos apoiem o mesmo fluxo de produção e resposta a emergências.

Por exemplo, após um relato de anomalia de gás via telefone à prova de explosão, o despachante contata imediatamente a segurança e a manutenção e, se necessário, usa a sonorização ou o rádio para notificar outras áreas.

O objetivo não é apenas colocar todos os sistemas em uma única tela, mas reduzir a separação entre canais, de modo que as chamadas de campo, as notificações e as operações de despacho sigam o fluxo real de resposta ao incidente.

O que verificar ao selecionar telefones à prova de explosão para siderúrgicas

Para um projeto metalúrgico, informações como "instalado na coqueria" ou "usado perto do alto-forno" não são suficientes. Mesmo dentro da mesma seção de produção, a classificação da zona e as condições ambientais podem diferir significativamente.

Antes de confirmar o equipamento, verifique:

• Local de instalação: oficina, plataforma, prédio ou área específica.
• Classificação da área perigosa aplicável ao ponto exato.
• Material perigoso: gás, vapor ou poeira combustível.
• Parâmetros de proteção: conceito, nível de proteção, grupo de gás, classe de temperatura, escopo de certificação.
• Condições ambientais: temperaturas, poeira, chuva, corrosão, vibração.
• Ruído ambiente: necessidade de alto-falante, toque amplificado ou alarme sonoro/visual.
• Interface de comunicação: rede SIP ou linhas analógicas existentes.
• Sistema de back-end: IP PBX, console de despacho, gravação, sonorização ou rádio.

A posição física também deve ser revista antes da construção: um telefone muito distante ou obstruído por máquinas ou estruturas seria difícil de alcançar em uma emergência, mesmo que atenda a todas as especificações.

A chave da comunicação à prova de explosão não é instalar mais telefones, mas colocar terminais fixos adequados nos pontos onde a comunicação confiável é realmente necessária (coqueria, recuperação de gás, utilidades, carvão pulverizado) e conectá-los de forma confiável às salas de controle e ao sistema de despacho.

Para usinas com infraestrutura analógica, gateways de voz permitem uma migração gradual para IP. Projetos novos podem ser concebidos diretamente com telefones SIP, IP PBX e plataformas centralizadas. Os parâmetros finais, interfaces e funções são sempre determinados pela documentação das zonas, pelos requisitos do projeto e pelas condições reais da rede.

A Becke Telecom oferece telefones à prova de explosão, telefones industriais, gateways de voz, sistemas IP PBX e soluções de comando e despacho para projetos siderúrgicos, de coqueria e metalúrgicos. As arquiteturas são projetadas conforme os requisitos de novas instalações, atualizações em plantas existentes e integração de múltiplos sistemas.
