Os sistemas tradicionais de sonorização pública foram projetados principalmente para distribuição de áudio unidirecional. Eles podiam reproduzir anúncios programados ou mensagens de emergência, mas adicionar novas zonas, conectar outros sistemas de comunicação ou suportar interação bidirecional geralmente exigia equipamentos separados e cabeamento adicional. À medida que a infraestrutura industrial e pública avança para comunicações baseadas em IP, esse modelo está mudando.

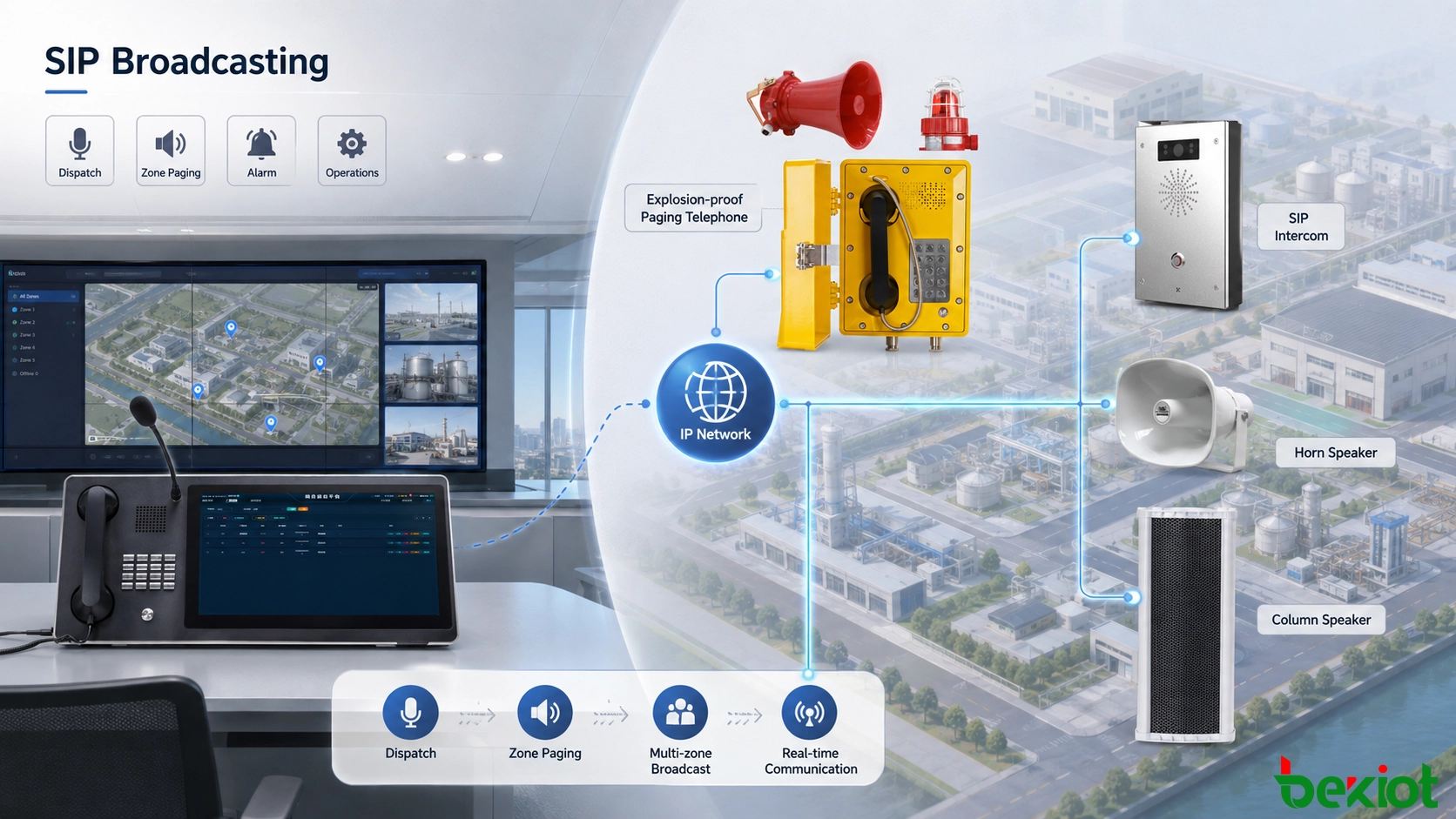

Um sistema de difusão SIP utiliza redes IP padrão para conectar paginação, despacho de voz, interfone, notificação de emergência e gerenciamento operacional. Em vez de operar como uma rede de alto-falantes isolada, ele pode se tornar parte de um ambiente de comunicação mais amplo, no qual alarmes, dispositivos de campo, plataformas de controle e operadores trocam informações por meio de fluxos de trabalho coordenados. Isso torna a arquitetura útil muito além das escolas, escritórios e centros comerciais convencionais.

Por que o áudio IP muda a arquitetura

A principal diferença entre um sistema PA convencional e uma arquitetura baseada em SIP não é simplesmente como o áudio é transportado. A maior mudança é que os endpoints de áudio individuais se tornam recursos de comunicação endereçáveis em rede.

Um centro de controle pode organizar alto-falantes, terminais de paginação, estações de interfone e zonas de comunicação de acordo com edifícios, áreas de produção, plataformas, túneis ou departamentos operacionais. As mensagens podem então ser enviadas para um único endpoint, um grupo selecionado, uma zona definida ou um público mais amplo em todo o local.

Como o SIP já é amplamente utilizado para comunicação de voz por IP, a difusão também pode ser conectada a sistemas telefônicos, plataformas de despacho e serviços de interfone. Um usuário em campo pode iniciar uma chamada, um operador pode atender de uma sala de controle, e o mesmo evento pode posteriormente desencadear um anúncio direcionado a outros funcionários.

A arquitetura também pode trocar informações com plataformas de automação e monitoramento. Interfaces baseadas em protocolos como Modbus, OPC UA e MQTT podem ser usadas em projetos onde os sistemas operacionais precisam trocar informações de alarme ou status com a camada de comunicação.

Essa integração muda o papel da difusão. Ela não está mais limitada à reprodução de áudio pré-gravado. Pode participar de uma sequência operacional completa que começa com um evento e termina com confirmação, notificação e registro da atividade de comunicação.

Indústrias de processos perigosos

Usinas petroquímicas, instalações de gás natural e locais de produção relacionados ao hidrogênio estão entre os ambientes onde a notificação de voz integrada é particularmente valiosa. Essas instalações podem incluir parques de tanques, unidades de processamento, áreas de compressores, instalações de carregamento e outros locais onde gases ou vapores inflamáveis possam estar presentes.

Os equipamentos de comunicação implantados em áreas perigosas devem primeiro ser adequados aos requisitos ambientais e de segurança da instalação. No entanto, além da adequação dos endpoints, o maior desafio é a rapidez com que as informações se movem após a detecção de uma condição anormal.

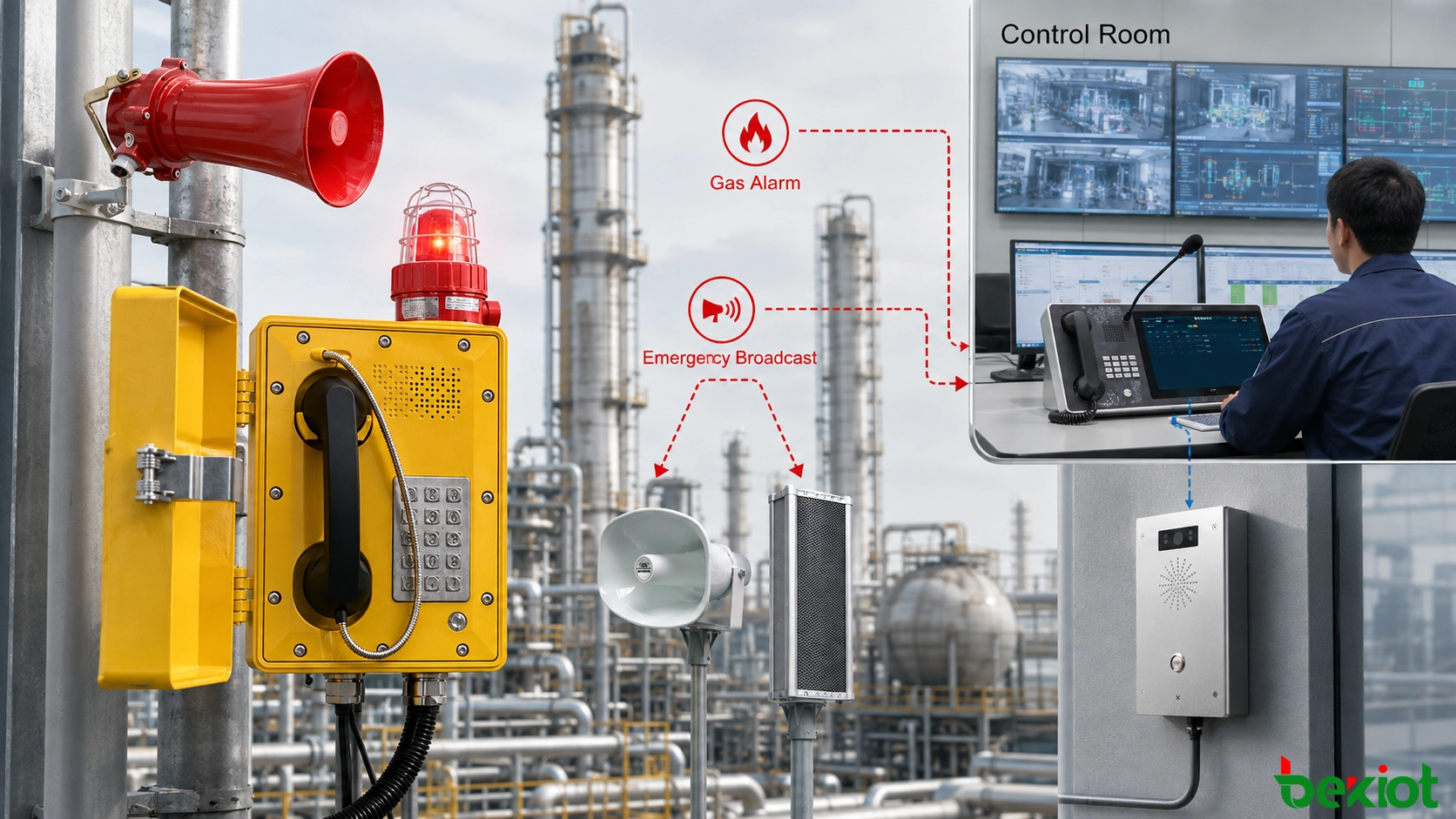

Um fluxo de trabalho integrado típico pode envolver:

1. Um detector de gás ou sistema de monitoramento de processos identifica uma condição anormal.
2. O evento é passado para a plataforma de controle ou alarme.
3. O sistema de comunicação seleciona a zona afetada.
4. Um aviso de voz pré-gravado ou ao vivo é enviado para essa área.
5. Dispositivos de alarme visuais ou audíveis podem fornecer um sinal de atenção adicional quando necessário.
6. Os operadores usam canais de despacho ou interfone para confirmar as condições com o pessoal de campo.

Essa abordagem conecta detecção e comunicação, em vez de forçar os operadores a alternar manualmente entre vários sistemas isolados. Em um fluxo de trabalho automatizado bem projetado, uma mensagem de emergência que antes dependia de várias etapas manuais pode ser emitida em segundos, em vez de esperar minutos para que as informações passem por várias pessoas.

O mesmo princípio pode apoiar as operações de produção fora das emergências. As salas de controle podem usar a paginação por zona para coordenação de manutenção, notificações de turno, instruções de desligamento de equipamentos ou restrições temporárias de acesso, sem transmitir a mensagem para áreas não relacionadas.

Áreas de trabalho subterrâneas e remotas

A mineração apresenta um problema de comunicação diferente. Túneis subterrâneos podem se estender por longas distâncias, estruturas físicas podem enfraquecer os sinais sem fio, e os trabalhadores podem estar separados da sala de controle na superfície por vários níveis de infraestrutura subterrânea.

Um sistema de difusão e interfone baseado em IP pode usar a rede Ethernet industrial da mina para colocar pontos de comunicação com fio ao longo das rotas subterrâneas e áreas de trabalho. Em vez de depender inteiramente da cobertura de rádio, os endpoints IP fixos fornecem locais de comunicação conhecidos que podem permanecer conectados ao despacho de superfície.

Se um trabalhador detectar uma anomalia de gás ou outra condição perigosa, um ponto de chamada de emergência próximo pode fornecer um caminho de comunicação direto para o centro de controle. O operador pode receber a chamada, identificar a localização e manter a comunicação de voz bidirecional enquanto coordena a resposta. O material de origem também destaca a possibilidade de conectar informações de localização de pessoal com a difusão, de modo que as mensagens possam ser direcionadas para áreas específicas durante um resgate.

Isso cria três camadas úteis de comunicação:

• Notificação local para trabalhadores em uma seção subterrânea afetada;
• Comunicação bidirecional entre o ponto subterrâneo e o despacho de superfície;
• Coordenação com consciência de localização quando sistemas de posicionamento de pessoal ou operacionais estão disponíveis.

A mesma arquitetura pode ser relevante para outras instalações longas ou de difícil cobertura, como túneis, espaços de utilidade subterrâneos e corredores industriais remotos, onde a conectividade de rede fixa é mais previsível do que depender de um único serviço sem fio.

Transporte e infraestrutura de grande porte

As instalações de transporte exigem difusão para além dos alarmes de emergência. Estações, depósitos, terminais e instalações de manutenção devem lidar com anúncios de rotina, orientação de passageiros, coordenação operacional e instruções de evacuação dentro do mesmo ambiente físico.

No transporte ferroviário, o áudio baseado em SIP pode ser integrado a um sistema de informações aos passageiros, de modo que as mensagens de rotina e os anúncios operacionais sejam coordenados com as informações da estação. Durante um incêndio, grande congestionamento de passageiros ou outra emergência, os operadores podem selecionar plataformas específicas, entradas, corredores ou outras zonas, em vez de transmitir a mesma mensagem para todos os lugares.

A difusão direcionada é importante porque diferentes áreas podem exigir instruções diferentes. Os passageiros próximos a uma saída podem precisar usar outra rota, enquanto o pessoal em partes não afetadas da estação pode precisar apenas de um aviso operacional. Anúncios excessivos ou irrelevantes podem dificultar a compreensão das informações de emergência.

Aeroportos e portos apresentam desafios semelhantes em maior escala. Uma instalação pode incluir áreas de passageiros, áreas de carga, oficinas, armazéns, postos de bombeiros, zonas de carregamento e espaços operacionais externos. Portanto, um sistema precisa suportar tanto a paginação por zona de rotina quanto a comunicação de emergência de maior prioridade.

Os portos acrescentam outro desafio ambiental, pois os dispositivos de comunicação externos podem operar em condições de umidade, ar salino e maquinário pesado. Os aeroportos podem precisar de comunicação entre terminais, equipes operacionais e serviços de emergência. Em ambos os casos, o valor do SIP é a capacidade de organizar recursos de áudio e voz geograficamente separados por meio de uma rede IP, em vez de construir um sistema isolado separado para cada área operacional.

Operações de energia e instalações

A geração de energia e as grandes instalações energéticas podem usar a mesma arquitetura para notificações relacionadas a equipamentos. Uma plataforma supervisória como o SCADA pode identificar uma temperatura, equipamento ou condição operacional que requeira a atenção do pessoal. Esse evento pode então ser associado a uma notificação de voz para a área de manutenção ou operação relevante.

A vantagem não é que a difusão substitua o SCADA ou o sistema de controle. A plataforma de controle continua responsável pelo monitoramento de equipamentos e pela lógica operacional. A difusão fornece a camada de comunicação humana que converte eventos selecionados do sistema em instruções de voz compreensíveis.

Por exemplo, um sistema pode distinguir entre:

• um alarme visível apenas para o pessoal da sala de controle;
• uma notificação de manutenção enviada para uma área de trabalho específica;
• um aviso de alta prioridade que requer ação imediata do pessoal;
• uma emergência em todo o local que requer instruções mais amplas.

Essa separação evita que cada alarme técnico se torne um anúncio público. Os projetistas do sistema devem definir quais eventos requerem notificação de voz, quais zonas devem recebê-la e se um operador deve confirmar o evento antes da difusão.

Saúde, educação e instalações inteligentes

A arquitetura também é útil fora da indústria pesada, porque muitos ambientes de serviços públicos enfrentam o mesmo problema fundamental: uma mensagem importante deve chegar rapidamente às pessoas certas, sem perturbar todos os outros.

Hospitais

Os hospitais podem usar a comunicação baseada em SIP para notificações clínicas urgentes, como uma chamada de Código Azul, mantendo a paginação de rotina e a comunicação departamental separadas. O valor está em rotear a mensagem para as equipes ou áreas necessárias, em vez de tratar cada anúncio como uma transmissão para todo o edifício.

Escolas e universidades

As instalações educacionais podem combinar pontos de chamada de emergência, sistemas de monitoramento e zonas de difusão. Um usuário pode iniciar um alarme a partir de um ponto de ajuda designado, após o que o pessoal de segurança pode verificar o evento e usar anúncios direcionados se for necessária uma notificação mais ampla.

Campi inteligentes e parques industriais

Grandes campi podem já operar interfones para visitantes, áudio ambiente de rotina, comunicação de controle de acesso e notificação de emergência como sistemas separados. Transferir esses serviços para um framework IP coordenado pode reduzir as interfaces de gerenciamento isoladas e facilitar o controle de zonas.

O mesmo princípio de design se aplica quer o local seja um hospital, universidade ou parque industrial: a comunicação de rotina e a de emergência podem compartilhar uma infraestrutura, permanecendo separadas por permissões, prioridades e regras operacionais.

Como planejar uma implantação prática

Escolher o SIP não cria automaticamente um sistema de comunicação eficaz. O projeto ainda precisa ser projetado em torno do fluxo de trabalho operacional real do local.

Um processo de design prático deve começar identificando as zonas de comunicação. Um grande local pode conter áreas de produção, áreas de manutenção, espaços para passageiros, corredores públicos, zonas de emergência e locais restritos. Estes devem ser mapeados de acordo com as responsabilidades operacionais reais, em vez de divididos apenas de acordo com a geometria do edifício.

Em seguida, determine quais sistemas precisam trocar informações. Dependendo do projeto, estes podem incluir:

• despacho de voz;
• sistemas telefônicos ou de interfone;
• plataformas de alarme de incêndio;
• detecção de gás;
• DCS ou SCADA;
• sistemas de informações aos passageiros;
• sistemas de localização de pessoal;
• plataformas de segurança ou monitoramento.

O terceiro passo é definir a lógica de eventos. Nem todo alarme deve gerar automaticamente uma mensagem de voz em todo o local. Alguns eventos podem exigir confirmação do operador, enquanto eventos de alta prioridade podem ser configurados para notificação direcionada imediata.

As regras de prioridade são igualmente importantes. As instruções de emergência devem ter precedência sobre o áudio ambiente de rotina ou anúncios programados. As permissões do operador também devem determinar quem pode acessar zonas individuais, iniciar mensagens de emergência ou criar grupos de comunicação maiores.

Finalmente, a gravação e os logs de eventos devem ser considerados durante o projeto do sistema. O material de origem enfatiza a importância dos logs de operações armazenados e dos registros de comunicação no transporte e em outros ambientes gerenciados. Esses registros podem apoiar a reconstrução de incidentes, a revisão de manutenção e a responsabilidade operacional.

Notas finais

O principal valor da difusão SIP não é simplesmente substituir o áudio analógico pelo áudio de rede. Seu papel mais amplo é conectar a notificação de voz aos sistemas de despacho, interfone, monitoramento e operacionais por meio de uma arquitetura IP padrão.

Essa arquitetura pode ser aplicada de maneira muito diferente, dependendo do ambiente. Locais industriais perigosos podem se concentrar na detecção de gás e evacuação de emergência. As minas precisam de comunicação subterrânea confiável. As instalações de transporte dependem de controle preciso de zonas. Os locais de energia podem converter eventos SCADA selecionados em avisos legíveis por humanos, enquanto hospitais e campi usam o mesmo conceito subjacente para notificação urgente de equipes e segurança pública.

O requisito comum é simples: as informações críticas devem chegar às pessoas certas, na área certa, no momento certo, por meio de um caminho de comunicação que possa ser gerenciado e revisado. Quando o projeto é projetado em torno desse requisito, a difusão SIP se torna parte da infraestrutura de comunicação operacional do local, em vez de um sistema de sonorização pública independente.

Perguntas frequentes

A difusão SIP pode operar na mesma rede que outros serviços IP?

Pode compartilhar uma infraestrutura IP quando a rede é projetada para o tráfego, a confiabilidade e as políticas de segurança exigidas. Projetos grandes ou críticos ainda podem separar o tráfego de voz lógica ou fisicamente, de acordo com os requisitos de projeto da rede.

Cada alarme do sistema precisa acionar um anúncio de voz?

Não. As regras de eventos devem distinguir entre alarmes técnicos destinados aos operadores e eventos que requerem notificação de pessoal. Algumas mensagens podem ser automáticas, enquanto outras podem exigir confirmação antes de serem transmitidas.

Como um local deve preparar mensagens de emergência pré-gravadas?

As mensagens devem ser curtas, específicas do local e orientadas para a ação. Os locais também devem estabelecer quem pode aprovar, atualizar e testar o conteúdo das mensagens, para que as instruções de emergência permaneçam alinhadas com os procedimentos operacionais atuais.

O que acontece se parte da rede IP ficar indisponível?

A resposta depende da arquitetura da rede. As implantações críticas devem avaliar a redundância da rede, a alimentação de backup, os caminhos de comunicação alternativos e o comportamento dos endpoints durante falhas parciais da rede antes da comissionamento.

Um sistema de sonorização pública existente pode ser migrado gradualmente?

Em muitos projetos, a migração pode ser faseada se a infraestrutura de áudio existente e a nova camada de comunicação IP puderem ser conectadas por meio de interfaces adequadas. Um local pode priorizar primeiro as zonas críticas e expandir a arquitetura baseada em IP à medida que os requisitos operacionais e os orçamentos permitirem.
