Uma planta industrial, um centro de controle de transportes ou uma sala de operações de emergência raramente depende de apenas uma rede de comunicação. As estações de trabalho fixas podem utilizar telefones SIP, áreas perigosas podem exigir telefones à prova de explosão, equipes de campo dependem de rádios, e as áreas de produção também podem incluir alto-falantes de paging, estações de intercomunicação, câmeras CCTV e dispositivos de alarme.

Os problemas surgem quando um único evento exige o uso simultâneo de vários desses sistemas. Um operador que responde a um alarme de gás, falha de equipamento ou incidente de segurança pode precisar identificar a localização, entrar em contato com pessoas próximas, acessar um grupo de rádio, visualizar uma câmera e transmitir instruções para a área afetada. Se cada recurso permanecer isolado, o operador terá de alternar entre diferentes consoles, listas de contatos e plataformas de software.

Um sistema de despacho unificado reúne esses recursos em um ambiente operacional comum por meio de SIP, redes IP, gateways RoIP, interfaces de mídia e integração de aplicações. Os equipamentos existentes não precisam necessariamente ser substituídos. O primeiro objetivo é determinar como cada recurso de comunicação pode ser conectado, controlado e associado ao fluxo de trabalho utilizado pela sala de controle.

Por que os sistemas de comunicação permanecem isolados

Compartilhar a mesma rede Ethernet não significa que diferentes sistemas de comunicação possam funcionar juntos automaticamente. Telefones SIP, sistemas de rádio, equipamentos de sonorização pública, câmeras e dispositivos de alarme utilizam diferentes métodos de sinalização, endereçamento e controle.

Um telefone SIP normalmente se registra em um IP PBX ou servidor de comunicação. O SIP gerencia o estabelecimento e o roteamento das chamadas, enquanto a voz é transportada como mídia IP. Um canal de rádio apresenta requisitos diferentes: áudio de transmissão e recepção, controle PTT e detecção do status de recepção podem precisar ser trocados com a plataforma de despacho. Um sistema de paging concentra-se em zonas, prioridades e distribuição de áudio, enquanto sistemas CCTV e de alarme trabalham com IDs de câmeras, IDs de eventos, localizações e dados de aplicações.

Portanto, a integração pode ocorrer em vários níveis diferentes:

Isso explica por que alguns dispositivos podem se registrar diretamente por SIP, enquanto outros exigem um gateway e alguns precisam ser integrados por meio de uma API ou de uma interface dedicada da plataforma.

Um sistema telefônico convencional gerencia principalmente ramais, troncos e chamadas. O despacho unificado amplia esse modelo para canais de rádio, zonas de paging, câmeras, pontos de alarme, localizações GIS e recursos operacionais de terceiros.

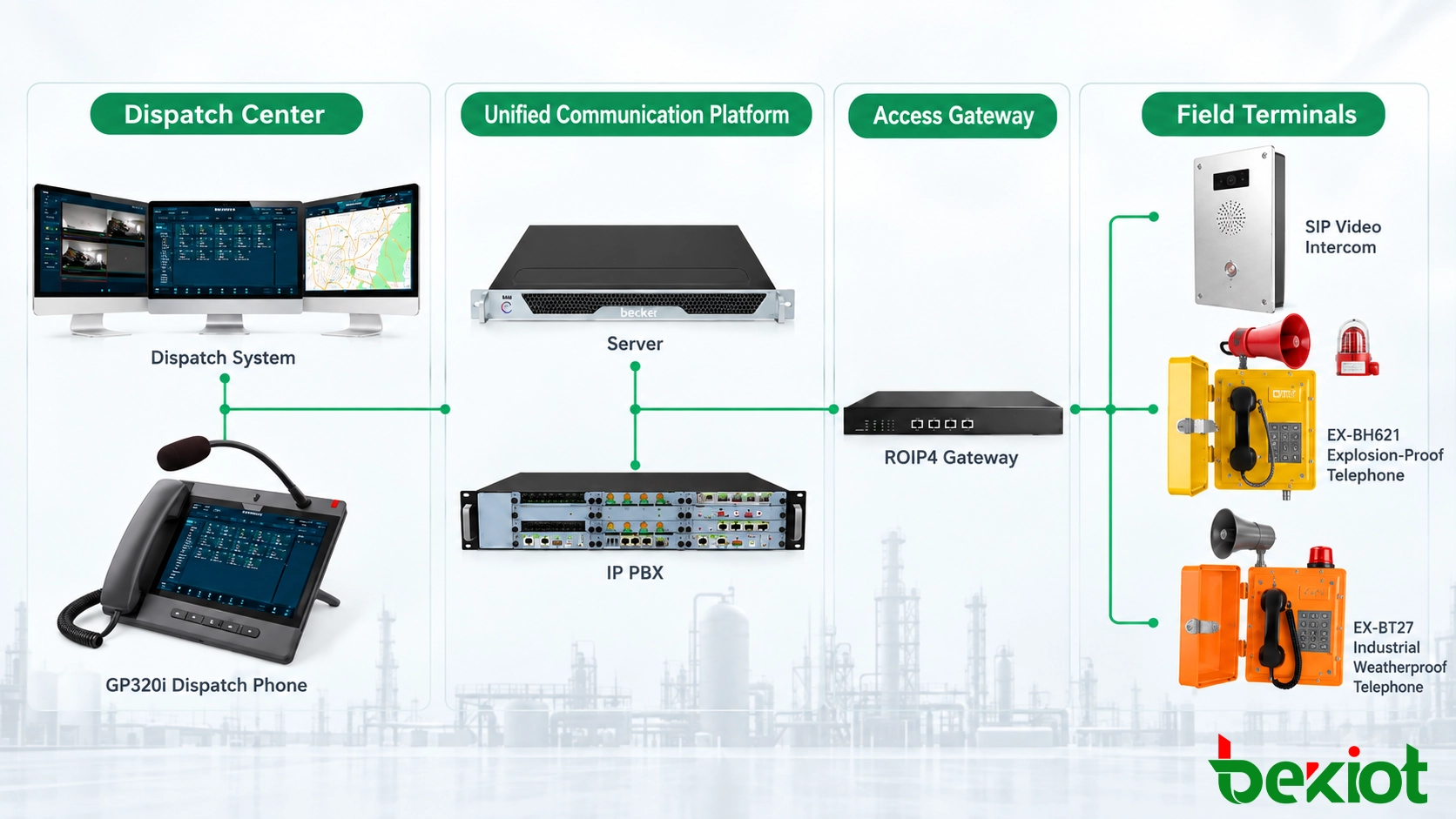

Arquitetura do sistema de despacho unificado

Um sistema prático normalmente é organizado em quatro partes: camada de despacho, núcleo de comunicação, camada de acesso e recursos de campo. O número de servidores e gateways varia conforme o tamanho do projeto, mas a lógica de comunicação permanece semelhante.

Camada de despacho

A camada de despacho é onde os operadores trabalham. Ela pode reunir software de despacho, consoles de mesa, consoles de paging, GIS, janelas de vídeo, grupos de comunicação e informações de eventos.

Os recursos devem ser apresentados de acordo com seu significado operacional, e não apenas pelo número do dispositivo. Um operador pode selecionar Equipe de Manutenção, Canal de Rádio 2, Paging da Área de Tanques ou Intercomunicador do Portão Leste sem precisar determinar primeiro qual plataforma subjacente controla o recurso.

Núcleo de comunicação

A plataforma central gerencia o registro SIP, a numeração, o roteamento de chamadas, as conferências, as permissões e os serviços de mídia. Dependendo dos requisitos de capacidade e confiabilidade, o sistema pode incluir um IP PBX, um servidor de comunicação unificada, um servidor de despacho e um serviço de gravação.

Telefones SIP, telefones de despacho e terminais de intercomunicação compatíveis podem se registrar diretamente. Outros sistemas acessam o núcleo por meio de gateways ou interfaces em nível de aplicação.

Camada de acesso

A camada de acesso converte e conecta recursos de comunicação que não podem se integrar diretamente ao ambiente de despacho IP. Gateways RoIP conectam canais de rádio, gateways de voz permitem manter telefones analógicos ou recursos de PBX legados, e interfaces de paging podem conectar a infraestrutura existente de sonorização pública.

Em projetos de modernização, essa camada muitas vezes é mais importante do que a própria interface de despacho. Antes de considerar a substituição dos equipamentos, devem ser verificadas as interfaces utilizáveis disponíveis nos sistemas existentes.

Recursos de campo

Os recursos de campo podem incluir telefones IP, telefones industriais, telefones à prova de explosão, intercomunicadores SIP, alto-falantes de paging, colunas de áudio, rádios portáteis, rádios móveis, câmeras e dispositivos de alarme.

O despacho unificado não elimina a necessidade de selecionar terminais adequados ao ambiente real de operação. Áreas perigosas continuam exigindo equipamentos apropriados com proteção contra explosão, enquanto áreas externas expostas podem exigir terminais industriais resistentes às intempéries.

Integração de telefonia e SIP

Os terminais baseados em SIP geralmente são os recursos mais fáceis de integrar. Telefones IP, telefones de despacho e intercomunicadores SIP podem se registrar na plataforma de comunicação utilizando contas ou ramais individuais. Em seguida, a plataforma gerencia o roteamento, as permissões e os grupos de comunicação.

O mesmo ambiente pode oferecer chamadas diretas, comunicação em grupo, transferências e funções de conferência sem exigir uma interface de controle separada para cada tipo de terminal.

Sistemas telefônicos existentes

Instalações com telefones analógicos ou um PBX existente não precisam necessariamente de uma substituição completa. Usuários analógicos podem ser conectados por meio de gateways FXS, enquanto um PBX existente pode ser conectado por meio de um tronco SIP ou gateway de voz, caso existam interfaces compatíveis.

O planejamento de numeração torna-se importante quando sistemas antigos e novos coexistem. As faixas de ramais, as prioridades de roteamento e os canais simultâneos devem ser definidos antes da migração para que os usuários de ambos os lados possam alcançar os destinos necessários sem conflitos de numeração.

Portanto, um projeto de despacho unificado pode ser implementado gradualmente. Novos terminais SIP podem ser instalados em áreas onde funções adicionais são necessárias, enquanto telefones legados em boas condições podem continuar conectados por meio de gateways adequados.

Integração de rádio por meio de RoIP

A integração de rádio difere da telefonia SIP convencional porque a plataforma de despacho precisa controlar mais do que apenas voz. Ela precisa de uma forma de ativar a transmissão de rádio e determinar quando um canal de rádio está recebendo tráfego.

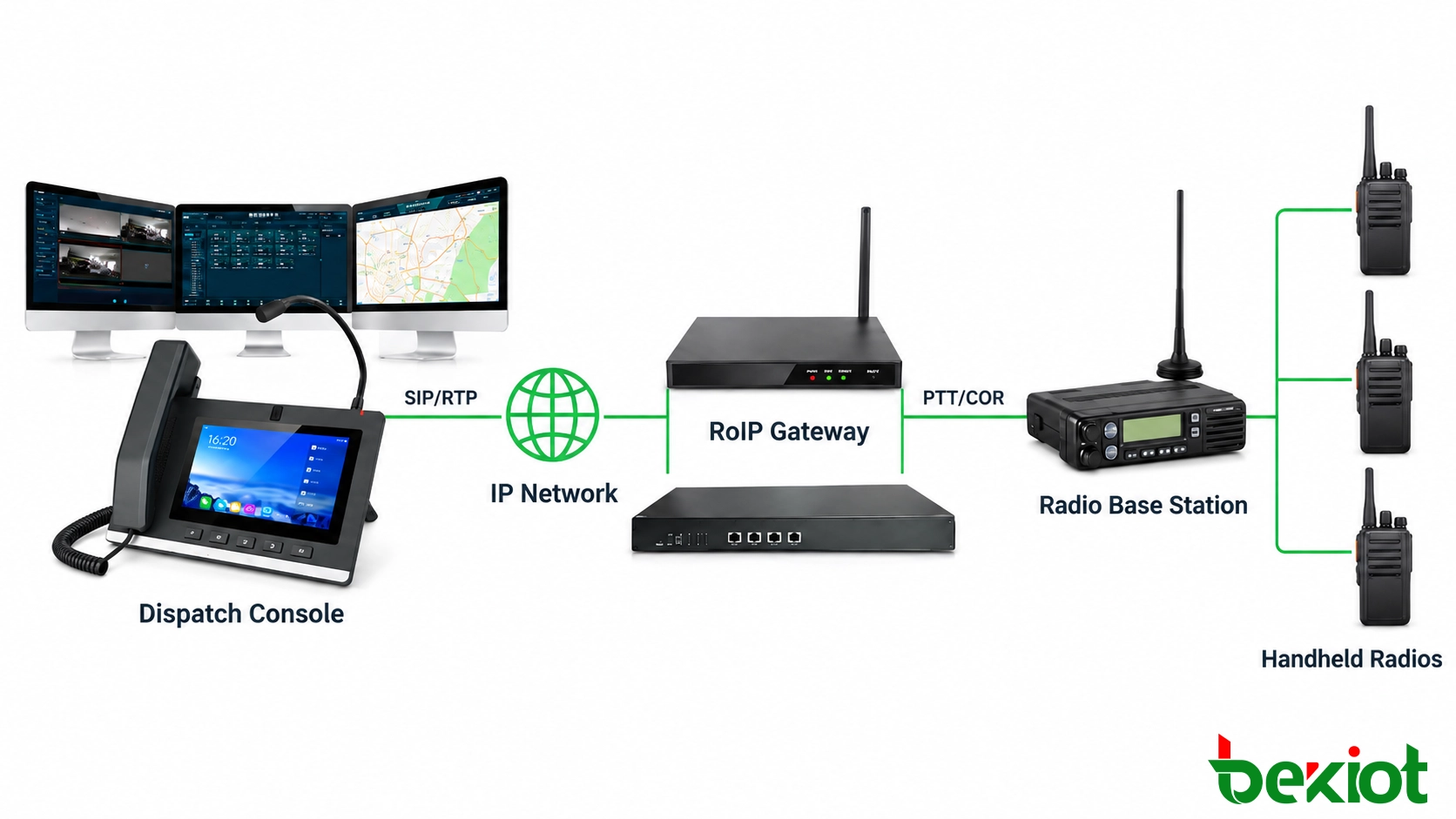

Um gateway RoIP fica entre o equipamento de rádio e a rede IP. O lado do rádio normalmente transporta áudio de transmissão, áudio de recepção e sinais de controle, como PTT e COR. O lado da rede transporta as informações de áudio e controle necessárias para o sistema de despacho.

Um caminho simplificado é:

Console de despacho → Rede IP → Gateway RoIP → Estação base de rádio → Rádios portáteis

Depois de conectado, o canal de rádio pode ser representado como um recurso de despacho. O operador pode selecionar um canal de produção, manutenção, segurança ou emergência na interface de despacho sem precisar operar um console de rádio independente.

Gateways RoIP multicanais podem conectar vários recursos de rádio mantendo cada canal individualmente identificável dentro da plataforma. Gateways de canal único ou multicanais podem então ser selecionados de acordo com o número de interfaces de rádio necessárias em cada local.

Requisitos da interface de rádio

A conexão de rádio deve ser verificada antes da implantação. Os parâmetros importantes incluem a interface de áudio, os níveis de transmissão e recepção, o método de controle PTT, COR ou detecção de recepção e o comportamento do canal.

O transporte de áudio por si só não cria uma conexão de despacho completa. Um sistema pode transmitir corretamente o áudio recebido e, ainda assim, não conseguir transmitir se o controle PTT não estiver configurado corretamente.

O desempenho da rede também é importante. Latência excessiva, jitter ou perda de pacotes podem afetar a utilização da comunicação Push-to-Talk, especialmente quando recursos de rádio são conectados por meio de links IP remotos.

Solução relacionada: Sistema de despacho de rádio

Integração de PA, vídeo e alarmes

Os sistemas de sonorização pública, vídeo e alarme não devem simplesmente ser adicionados à tela de despacho como aplicações separadas. Seu valor aumenta quando cada recurso é associado a uma área física, dispositivo ou evento operacional.

Sonorização pública

Dispositivos de paging SIP podem ser conectados pelo ambiente de comunicação IP, enquanto amplificadores convencionais e redes de alto-falantes podem exigir um gateway de áudio ou de paging.

Os alto-falantes normalmente são organizados em zonas operacionais, como Área de Produção, Armazém, Área de Carga ou Pátio Externo. O operador seleciona uma zona em vez de endereçar cada alto-falante individualmente.

A prioridade de paging também deve ser definida. Anúncios de rotina, mensagens operacionais e instruções de emergência podem exigir diferentes níveis de prioridade para que as comunicações críticas não sejam bloqueadas por áudio de menor prioridade.

Integração de vídeo

A integração CCTV funciona por meio da associação de recursos, e não por um registro semelhante ao da telefonia. Uma câmera pode ser vinculada a uma entrada, unidade de produção, zona de alarme ou terminal de campo.

Quando uma chamada de intercomunicação ou um alarme é recebido, a plataforma pode exibir automaticamente a câmera correspondente ou fornecer acesso direto ao fluxo de vídeo relacionado. Os operadores deixam de precisar pesquisar uma grande lista de câmeras antes de verificar a área afetada.

Integração de alarmes

Detectores de gás, botões de emergência, sistemas de alarme de incêndio e plataformas de monitoramento de terceiros podem fornecer informações de eventos por meio de APIs, I/O digital ou outras interfaces compatíveis.

A plataforma deve identificar o tipo de evento, a origem e a localização. Esses valores são então utilizados para localizar os recursos de comunicação associados à mesma área.

Por exemplo, a Área de Tanques A pode estar vinculada a:

• um telefone à prova de explosão;
• um canal de rádio de manutenção;
• a zona local de paging;
• câmeras CCTV próximas;
• um ponto de detecção de gás;
• a equipe de operações responsável.

Portanto, a plataforma não está simplesmente exibindo vários sistemas juntos. Ela estabelece uma relação entre um incidente e os recursos de comunicação necessários para responder a ele.

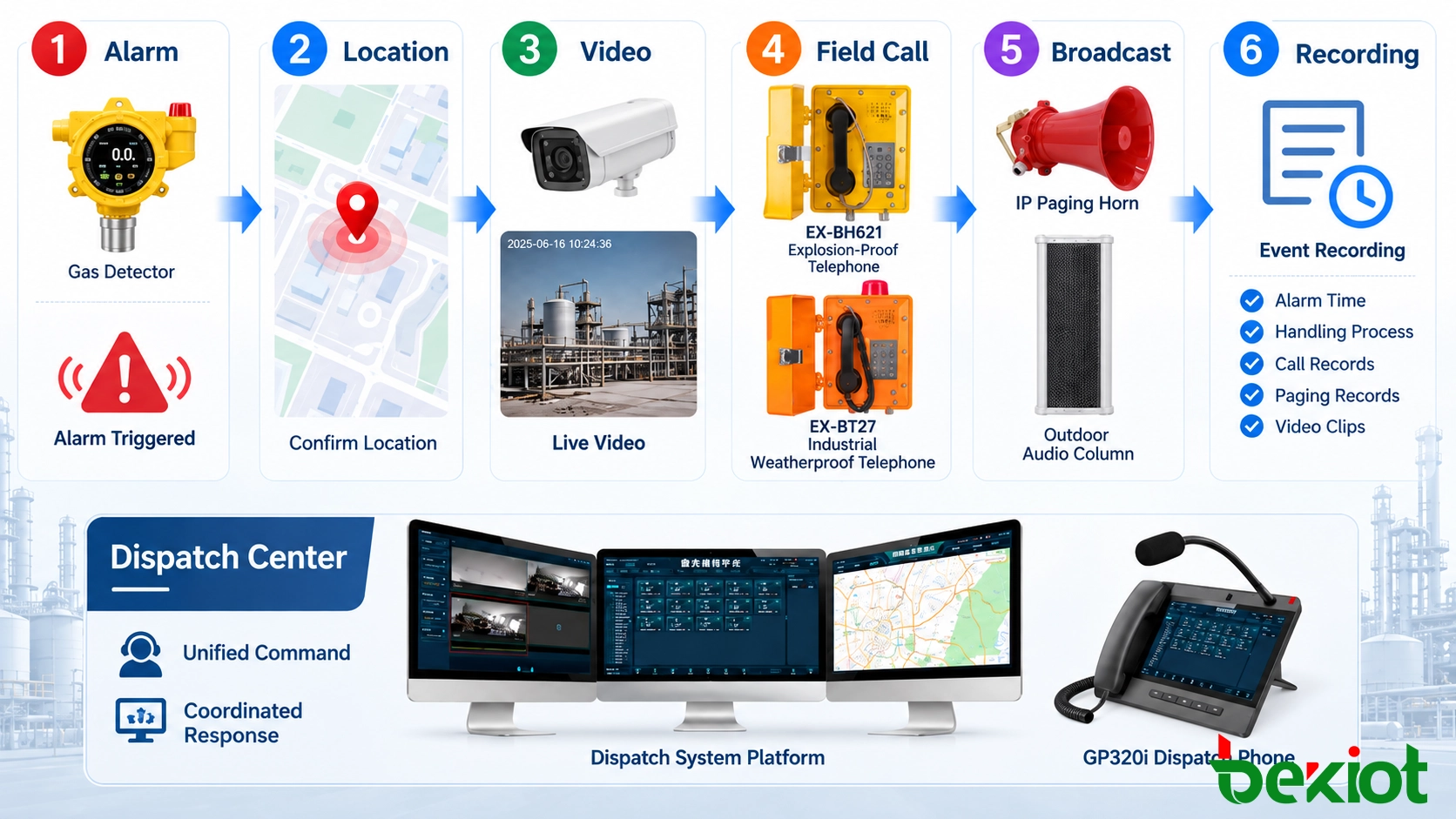

Despacho orientado por eventos

O despacho orientado por eventos transforma a integração de recursos em um fluxo de trabalho operacional. Em vez de começar por uma lista de dispositivos, o operador começa pelo incidente.

Considere um alarme de gás em uma área de processo. O sistema de alarme envia um evento com um identificador de localização ou de equipamento. A plataforma de despacho utiliza esse identificador para recuperar a localização GIS relacionada, as câmeras, os terminais telefônicos, o canal de rádio, a zona de paging e o pessoal responsável.

Uma sequência típica pode ser:

Alarme → Localização → Verificação por vídeo → Chamada de campo → Paging por zona → Coordenação → Gravação

O operador pode primeiro verificar a área afetada por vídeo e depois entrar em contato com o pessoal próximo por meio de um telefone industrial ou canal de rádio. Se o incidente se ampliar, equipes adicionais podem ser incluídas em um grupo temporário de comunicação ou em uma conferência. As instruções podem então ser transmitidas apenas para a zona de paging correspondente.

Chamadas, ações de despacho e registros de comunicação podem ser associados ao evento para análise posterior.

A automação deve ser aplicada de acordo com o risco operacional. A plataforma pode localizar automaticamente um evento, exibir os recursos associados e preparar ações de comunicação. Instruções críticas, mensagens de evacuação ou decisões relacionadas à produção podem continuar sujeitas à confirmação do operador.

Esse equilíbrio é especialmente importante em ambientes industriais e de emergência, nos quais o acesso mais rápido à informação é útil, mas a autoridade e a responsabilidade operacionais precisam permanecer claramente definidas.

Planejamento da integração e da implantação

O projeto do sistema deve começar pelo ambiente de comunicação existente, e não por um modelo predeterminado de servidor ou console. A primeira tarefa é identificar o que já está instalado, quais interfaces estão disponíveis e quais recursos realmente precisam se comunicar entre si.

Mapeamento de recursos

Depois que as interfaces forem confirmadas, os recursos devem ser organizados de acordo com a forma como são utilizados. Um grande local pode ter centenas de ramais, vários canais de rádio, múltiplas zonas de paging e muitas câmeras. Apresentar todos eles como uma lista simples de dispositivos tornaria as operações de despacho mais lentas.

Em vez disso, os recursos podem ser agrupados por departamento, local, área operacional, função, grupo de rádio, zona de paging ou tipo de incidente. Um telefone de manutenção pode pertencer ao Departamento de Manutenção durante as operações de rotina e também aparecer em um grupo de Resposta a Emergências quando ocorre um evento de grande porte.

Confiabilidade

À medida que mais funções de comunicação passam a depender do ambiente IP, a disponibilidade da rede e dos servidores torna-se parte do projeto de comunicação. Projetos críticos podem exigir servidores redundantes, posições de despacho de backup, alimentação UPS, comutação resiliente e caminhos alternativos de comunicação.

Sistemas com múltiplos locais também devem avaliar a latência WAN, a perda de pacotes e o comportamento do sistema quando um link remoto fica indisponível. A comunicação local deve permanecer disponível quando os requisitos operacionais exigirem a continuidade da operação no próprio local durante uma falha da WAN.

Políticas de VLAN e QoS podem ser utilizadas para separar ou priorizar o tráfego crítico de voz e despacho quando a mesma rede também transporta vídeo, dados de escritório ou outras aplicações de alto volume.

Para um local existente, uma sequência prática de implementação é:

Recursos existentes → Revisão de interfaces → Integração de rede → Mapeamento de recursos → Fluxo de trabalho de despacho

Essa sequência evita substituir equipamentos simplesmente porque pertencem a um sistema mais antigo. Dispositivos com interfaces adequadas podem continuar em serviço, enquanto gateways e integração de aplicações estabelecem gradualmente um ambiente comum de despacho baseado em IP.

Portanto, um sistema de despacho unificado não é definido pelo número de funções de comunicação exibidas em uma única tela. Seu valor está em conectar recursos que anteriormente funcionavam de forma independente e disponibilizá-los de acordo com a localização, a função e o evento.

Para o planejamento do sistema, a Becke Telcom pode avaliar os sistemas telefônicos existentes, os canais de rádio, as zonas de paging, as interfaces de alarme, as condições da rede e as posições de despacho antes de determinar a configuração necessária de IP PBX, gateways RoIP, consoles de despacho e terminais de campo. Em projetos complexos, as primeiras perguntas continuam sendo práticas: quais sistemas devem ser mantidos, quais recursos precisam se comunicar entre si e qual fluxo de comunicação deve ser iniciado quando ocorrer um evento?
